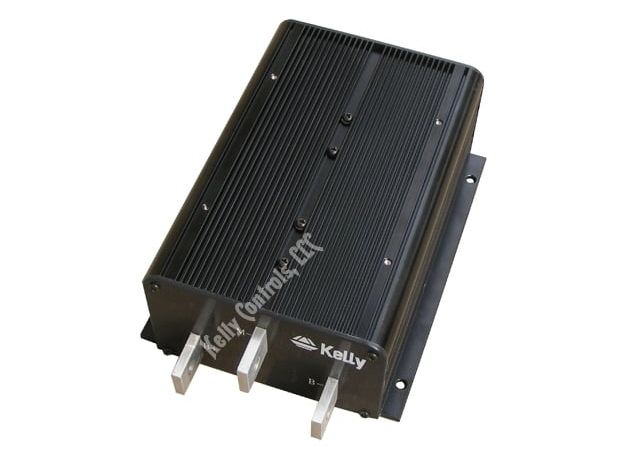

Контроллер высокомощный KDH14601E оптоизолированный 24V-144V, 600A, коллекторного двигателя DC / PM c рекуперацией

Контроллер высокомощный KDH14601E оптоизолированный 24V-144V, 600A, коллекторного двигателя DC / PM c рекуперацией

Функции:

• Оптоизолированная технология обеспечивает стабильность.
• Умный контроллер с мощным микропроцессором.
• Синхронное выпрямление, сверхнизкое падение напряжения и быстрая ШИМ для достижения очень высокой эффективности.
• Ограничение тока и контроль крутящего момента.
• Низкая ЭМС.
• Светодиодный код неисправности.
• Контроль напряжения на источнике напряжения 12В и 5В.
• Аппаратная защита от перегрузки по току.
• Аппаратная защита от перенапряжения.
• Поддержка режима крутящего момента, режима скорости и сбалансированного режима работы.
• Настраиваемый предел тока двигателя.
• Защита аккумулятора: снижение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.
• Прочный алюминиевый корпус для максимального отвода тепла в суровых условиях.
• Прочные сильноточные клеммы и прочные авиационные разъемы для слабого сигнала.
• Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.
• Настраиваемая защита педали акселератора: контроллер не будет работать, если при включении будет обнаружен высокий газ.
• Выключатель тормоза используется для запуска рекуперации.
• Тормозной сигнал 0-5В используется для управления током рекуперации.
• Простая установка: может работать дроссельная заслонка 1–4 В «Hall active» или «3-проводной» потенциометр (<100K).
• Стандартный ПК / портативный компьютер для программирования. Никаких специальных инструментов не требуется.
• Предоставляется пользовательская программа. Легко использовать. Бесплатно для клиентов.

Основные Характеристики:

• Частота работы: 16,6 кГц.
• Ток в режиме ожидания батареи: <0,5 мА.
• Диапазон напряжения питания контроллера, PWR, от 10 до 30 В (предпочтительно 24 В).
• Ток питания: 200 мА при 12 В или 2,5 Вт.
• Стандартный вход дроссельной заслонки: 0-5 В (3-проводной резистивный потенциометр), 1-4 В (датчик Холла).
• Аналоговый вход тормоза и дроссельной заслонки: 0-5 вольт. Создание сигнала 0-5 В с помощью 3-проводного потенциометра.
• Обратный сигнал, драйвер обмотки главного контактора, счетчик.
• Диапазон температур полной мощности: от 0 ℃ до 50 ℃ (температура корпуса контроллера).
• Диапазон рабочих температур: от -30 ℃ до 90 ℃, отключение 100 ℃ (температура корпуса контроллера).
