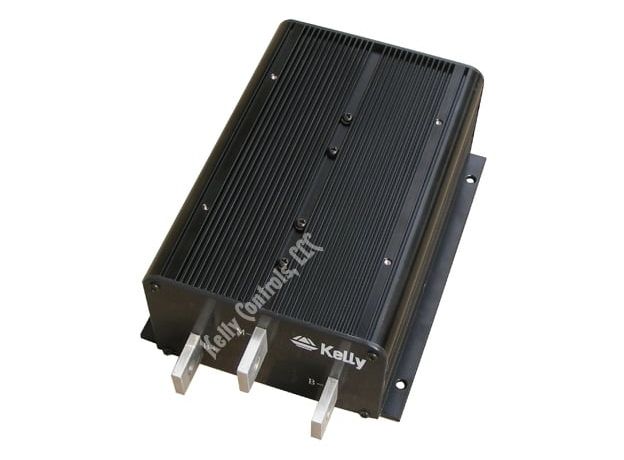

Контроллер высокомощный KDH12601E оптоизолированный 24V-120V, 600A, коллекторного двигателя DC / PM c рекуперацией

Контроллер высокомощный KDH12601E оптоизолированный 24V-120V, 600A, коллекторного двигателя DC / PM c рекуперацией

Функции:

• Оптоизолированная технология обеспечивает стабильность.
• Умный контроллер с мощным микропроцессором.
• Синхронное выпрямление, сверхнизкое падение напряжения и быстрая ШИМ для достижения очень высокой эффективности.
• Ограничение тока и контроль крутящего момента.
• Низкая ЭМС.
• Светодиодный код неисправности.
• Контроль напряжения на источнике напряжения 12В и 5В.
• Аппаратная защита от перегрузки по току.
• Аппаратная защита от перенапряжения.
• Поддержка режима крутящего момента, режима скорости и сбалансированного режима работы.
• Настраиваемый предел тока двигателя.
• Защита аккумулятора: снижение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.
• Прочный алюминиевый корпус для максимального отвода тепла в суровых условиях.
• Прочные сильноточные клеммы и прочные авиационные разъемы для слабого сигнала.
• Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.
• Настраиваемая защита педали акселератора: контроллер не будет работать, если при включении будет обнаружен высокий газ.
• Выключатель тормоза используется для запуска рекуперации.
• Тормозной сигнал 0-5В используется для управления током рекуперации.
• Простая установка: может работать дроссельная заслонка 1–4 В «Hall active» или «3-проводной» потенциометр (<100K).
• Стандартный ПК / портативный компьютер для программирования. Никаких специальных инструментов не требуется.
• Предоставляется пользовательская программа. Легко использовать. Бесплатно для клиентов.

Основные Характеристики:

• Частота работы: 16,6 кГц.
• Ток в режиме ожидания батареи: <0,5 мА.
• Диапазон напряжения питания контроллера, PWR, от 10 до 30 В (предпочтительно 24 В).
• Ток питания: 200 мА при 12 В или 2,5 Вт.
• Стандартный вход дроссельной заслонки: 0-5 В (3-проводной резистивный потенциометр), 1-4 В (датчик Холла).
• Аналоговый вход тормоза и дроссельной заслонки: 0-5 вольт. Создание сигнала 0-5 В с помощью 3-проводного потенциометра.
• Обратный сигнал, драйвер обмотки главного контактора, счетчик.
• Диапазон температур полной мощности: от 0 ℃ до 50 ℃ (температура корпуса контроллера).
• Диапазон рабочих температур: от -30 ℃ до 90 ℃, отключение 100 ℃ (температура корпуса контроллера).

Загрузки:

Скачать Руководство пользователя Kelly KDHE Controllers V3.3
Скачать программу настройки контроллеров Kelly KDHE V3.3
Помощь по настройке контроллеров Kelly KDHE
Скачать монтажную схему Kelly KDHE V1.1
Скачать cхему реверсивного контактора для контроллера KDH
