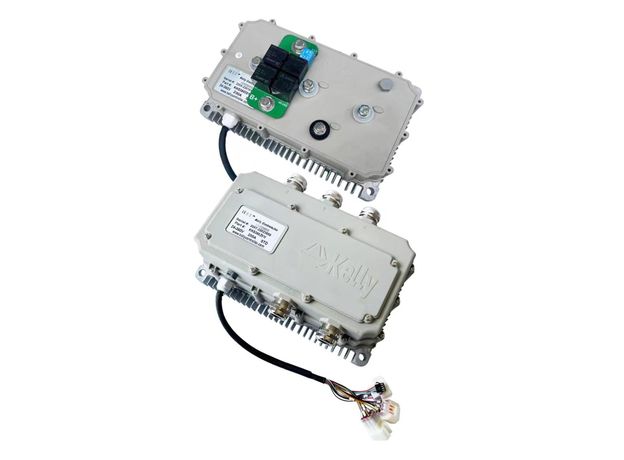

Синусный BLDC-контроллер KHS360201IPS, 18V-450V, 200A

Предел тока двигателя, 60 секунд: 190A-300А.

Предел тока двигателя, длительный: 80A-90А.


Программируемые мотор-контроллеры Kelly KLS обеспечивают эффективное, плавное и бесшумное управление электрическими мотоциклами, тележками для гольфа и дорожными тележками; а также управление промышленным двигателем. Контроллеры KLS в основном предназначены для решения проблем с шумом при использовании двигателя BLDC. По сравнению с традиционной технологией управления трапециевидной волной, эта технология, основанная на технологии возбуждения синусоидальной волны, предназначена для уменьшения шума при работе и 1/3 потерь на переключение, что хорошо соответствует требованиям по снижению шума и эффективности при применении бесщеточных двигателей постоянного тока. Он использует мощные полевые МОП-транзисторы, SVPWM и FOC для достижения эффективности до 99% в большинстве случаев. Мощный микропроцессор обеспечивает всестороннее и точное управление контроллерами. Он также позволяет пользователям быстро и легко настраивать параметры, проводить тесты и получать диагностическую информацию.

KHS-I работает с моторами BLDC с датчиками Холла. KHS-IPS может работать с двигателями BLDC с датчиками скорости синуса / косинуса.

Описание
KHS-I / IPS разработан с оптоизолированной технологией. Мы указываем 8-30 В для источника питания, который должен быть изолирован от основного аккумулятора B + / B-. Вы можете использовать изолированный преобразователь DC-DC или отдельную батарею 12 В для питания.

Общие функции:

• Расширенное обнаружение неисправностей и защита. Клиенты также могут прочитать код ошибки в программном обеспечении на ПК или планшете Android.
• Контроль напряжения аккумулятора. Он прекратит движение, если напряжение аккумулятора будет слишком высоким, и будет постепенно сокращать мощность привода двигателя по мере падения напряжения аккумулятора, пока оно полностью не отключится при заданной настройке «Низкое напряжение аккумулятора».
• Встроенная токовая петля и защита от перегрузки по току.
• Конфигурируемый диапазон температурной защиты двигателя.
• Сокращение тока при низкой и высокой температуре для защиты аккумулятора и контроллера. Ток начинает снижаться при температуре 90 _, отключается при 100 _.
• Контроллер контролирует напряжение зарядки аккумулятора во время торможения.
• Максимальная скорость обратного хода и скорость прямого хода могут быть настроены между 20% и 100% соответственно и отдельно.
• 4-контактный разъем для порта RS232 и кабель Z-TEK USB-RS232 позволяют конфигурировать, программировать и обновлять программное обеспечение с помощью планшета, который теперь должен быть основан на ОС Android. Люди могут делать то же самое с программным обеспечением для ПК, используя вместо этого стандартный кабель USB-RS232.
• Обеспечение выхода +5 В и +12 В для питания различных типов датчиков Холла.
• 5 входов переключателя, которые активируются подключением к 12В. По умолчанию выключатель дроссельной заслонки, тормозной выключатель, реверсивный выключатель, а также передний и повышающий выключатели.
• 3 аналоговых входа 0-5 В, которые по умолчанию используются для входа дроссельной заслонки, аналогового входа тормоза и входа температуры двигателя
• Скопируйте сигнал одного из датчиков.
• Конфигурируемый переключатель буста. Включает максимальную выходную мощность, достижимую при включении переключателя. Эффект такой же, как и в положении полного газа, даже если вы вообще не включаете газ.
• Вход выключателя тормоза 12 В использует порт, отличный от датчика температуры двигателя. В последней версии вы можете одновременно использовать функции выключателя тормоза и датчика температуры двигателя. Контакт 25 является входным портом тормозного выключателя 12 В. Pin1 - входной порт датчика температуры двигателя.
• Дополнительный джойстик дроссельной заслонки. Биосимметричный сигнал 0-5 В для прямого и обратного хода.
• Настраиваемое обнаружение и защита двигателя от перегрева с помощью рекомендуемого термистора KTY84-130 / 150 или KTY83-122.
• 3 входа датчика положения холла. Открыть коллектор, подтянуть при условии. Входы датчиков скорости Sin / Cosin.
• Тормозной режим рекуперации. Этот режим регенерации больше не нуждается в переключателе тормоза для поддержки. Доступно только в версии программного обеспечения 0106 или расширенной версии.
• Улучшенная функция рекуперации тормоза. Новая техника ABS обеспечивает мощную и плавную регенерацию. Регенерация может происходить на любых скоростях до нулевой скорости.
• Круиз-контроль. Только может быть активирован в прямом направлении.
• KLH-I / IPS может поддерживать функцию шины CAN широковещательного типа. Это 250 Кбит / с. По умолчанию контроллер KHS-I / IPS включает функцию шины CAN.
• Функция Bluetooth Требуется небольшой конвертер Bluetooth, который необходимо приобрести дополнительно на нашем сайте. Этот небольшой конвертер полезен только для контроллера KLS.
• Может поддерживать три скорости на последней версии.


Особенности:

• Интеллект с мощным микропроцессором.
• Синхронное выпрямление, сверхнизкое падение, быстрые SVPWM и FOC для достижения очень высокой эффективности.
• Электронный реверс.
• Контроль напряжения на 3 фазах двигателя, шине и источнике питания.
• Контроль напряжения на источнике напряжения 12В и 5В.
• Текущий смысл на всех 3 фазах двигателя.
• Текущий контур управления.
• Аппаратная защита от перегрузки по току.
• Аппаратная защита от перенапряжения.
• Конфигурируемый предел для тока двигателя и тока аккумулятора.
• Низкая ЭМС.
• Защита аккумулятора: ограничение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.
• Прочный алюминиевый корпус для максимального отвода тепла и суровых условий.
• Прочные сильноточные клеммы и прочные авиационные разъемы для слабого сигнала.
• Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.
• Контроллер может выполнять автоматическую идентификацию угла для различных датчиков скорости синуса / косинуса. Может регулировать точку пересечения нуля и амплитуду сигнала, чтобы соответствовать различным датчикам скорости синуса / косинуса.
• Конфигурируемая защита высокой педали: контроллер не будет работать, если при включении питания будет обнаружен высокий газ.
• Умножение тока: взять меньше тока от батареи, вывести больше тока на двигатель.
• Простота установки: 3-проводной потенциометр будет работать.
• Стандартный ПК / Портативный компьютер для программирования. У клиентов есть еще один выбор для программирования контроллера KLS. Стандартный планшет с ОС Android для программирования. Необходим кабель Z-TEK USB TO RS232 для подключения контроллера к приложению в планшете.
• Пользовательская программа предоставляется. Легко использовать. Без затрат для клиентов.
• Поддержка двигателей с любым количеством полюсов.
• Стандарт до 70000 об / мин. (Электрические обороты = механические обороты * пары полюсов двигателя; пары полюсов двигателя = полюса двигателя / 2).
• Характеристики:
•
• Частота работы: 10 кГц или 20 кГц.
• Ток в режиме ожидания батареи: <0,5 мА.
• Ток питания датчика 5 В или 12 В: 40 мА.
• Диапазон напряжения питания контроллера: PWR, от 8 В до 30 В для контактов 7 и 6, которые должны быть изолированы от основного аккумулятора B + / B-.
• Ток питания, PWR, 30 мА Типично.
• Конфигурируемый диапазон напряжения аккумулятора, B +. Максимальный рабочий диапазон: от 180В до 450В (1,25 * Номинальное напряжение).
• Стандартный вход дроссельной заслонки: 0-5 Вольт (3-проводной резистивный резистор), 1-4 Вольт (активная заслонка холла).
• Вход дроссельной заслонки: 0-5 вольт. Можно использовать 3-х проводную емкость для получения сигнала 0-5В.
• Диапазон рабочих температур при полной мощности: от 0 70 до 70 _ (температура MOSFET).
• Диапазон рабочих температур: от -40 100 до 100 _ (температура MOSFET).
• Максимальный ток батареи: настраивается.
