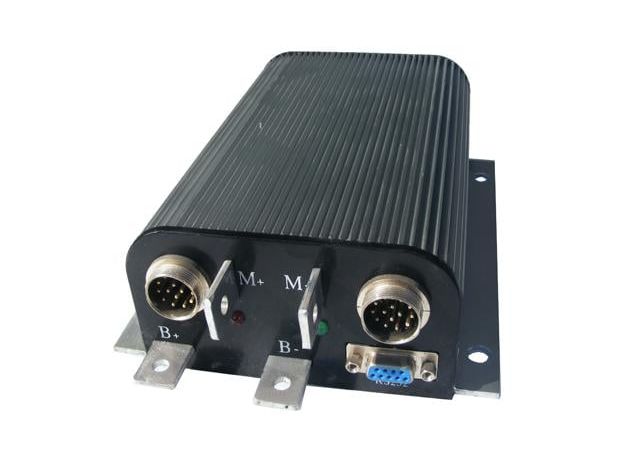

Контроллер полномостовой 4Q квадранта PM72201, 24V-72V, 200A, с рекуперацией двигателя постоянного тока PM/DC

Контроллер полномостовой 4Q квадранта PM72201, 24V-72V, 200A, с рекуперацией двигателя постоянного тока PM/DC

Функции:

• Умный контроллер с мощным микропроцессором.
• Синхронное выпрямление, сверхнизкое падение напряжения и быстрая ШИМ для достижения очень высокой эффективности.
• Электронный реверс.
• Контроль напряжения на источнике напряжения 12В и 5В.
• Ограничение тока и контроль крутящего момента. Настраиваемый режим крутящего момента и режим скорости.
• Низкая ЭМС.
• Светодиодный код неисправности.
• Защита аккумулятора: снижение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.
• Прочный алюминиевый корпус для максимального отвода тепла в суровых условиях.
• Прочные сильноточные клеммы и прочные авиационные разъемы для слаботочного сигнала.
• Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.
• Настраиваемая защита педали акселератора: контроллер не будет работать, если при включении будет обнаружен высокий газ.
• Выключатель тормоза используется для запуска рекуперации.
• Поддержка трех режимов рекуперативного торможения: рекуперации при включение тормоза, рекуперации при отпускания дроссельной заслонки (ручки газа), рекуперации плавная с использованием аналогового сигнала 0-5 В.
• Реверс сигнал с возможностью настройки PWM.
• Тормозной включатель рекуперации.
• Аналоговый вход тормоза для постоянной переменной регенерации.
• Полностью программируемый через RS-232. Возможность обновления программного обеспечения. Бесплатное программное обеспечение Windows GUI.
• Стандартный ПК / портативный компьютер для программирования. Никаких специальных инструментов не требуется.
• Предоставляется пользовательская программа. Легко использовать. Бесплатно для клиентов.
• Не требует настройки.

Основные Характеристики:

• Частота работы: 16,6 кГц.
• Ток в режиме ожидания батареи: <0,5 мА.
• Ток питания датчика 5 В: 40 мА.
• Ток питания, PWR, 150 мА.
• Стандартный вход дроссельной заслонки: 0-5 В. Создание сигнала 0-5 В с помощью 3-проводного потенциометра.
• Аналоговый вход тормоза и дроссельной заслонки: 0-5 вольт.
• Обратный сигнал, драйвер обмотки главного контактора, счетчик.
• Диапазон температур полной мощности: от 0 ℃ до 50 ℃ (температура корпуса контроллера).
• Диапазон рабочих температур: от -30 ℃ до 90 ℃, отключение 100 ℃ (температура корпуса контроллера).
• Максимальный ток батареи: настраиваемый.

Загрузки:

Скачать Руководство пользователя Kelly PM Controllers V3.3
Скачать программу настройки контроллеров Kelly PM
Помощь по настройке контроллеров Kelly PM
Скачать монтажную схему Kelly PM V1.1
Монтажная схема сборки Kelly PM (с функцией F-N-R) V1.1E
