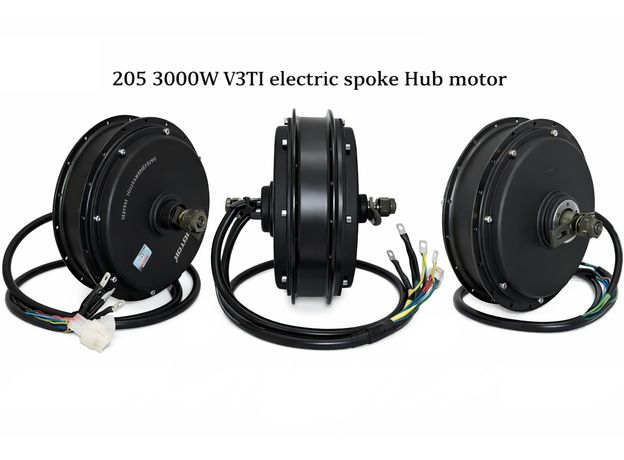

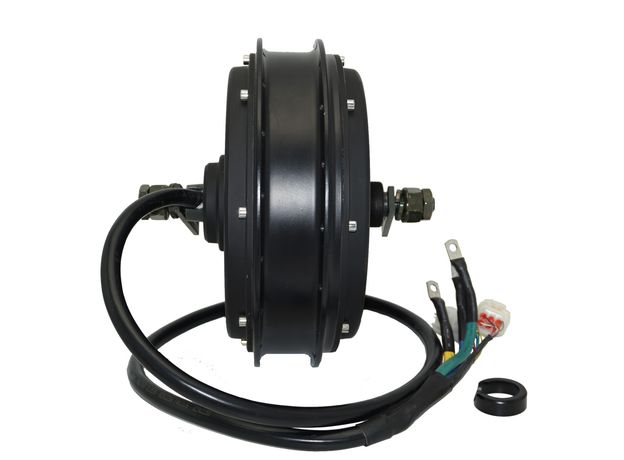

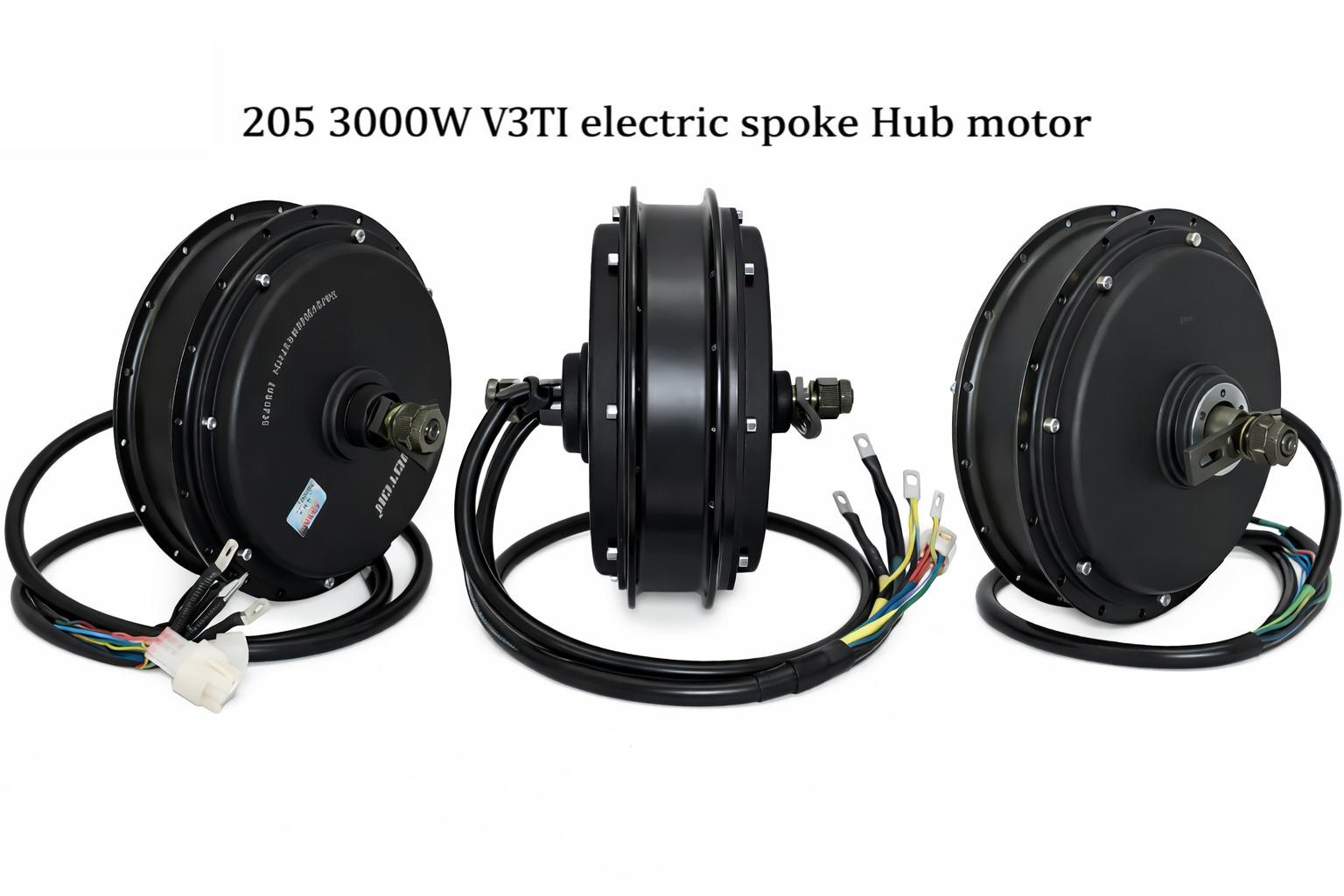

Мотор-колесо QS Motor QS205 V3Ti 50H 3000W 72V BLDC (3T / 4T / 5T / 6T)
KL-3140530
Описание

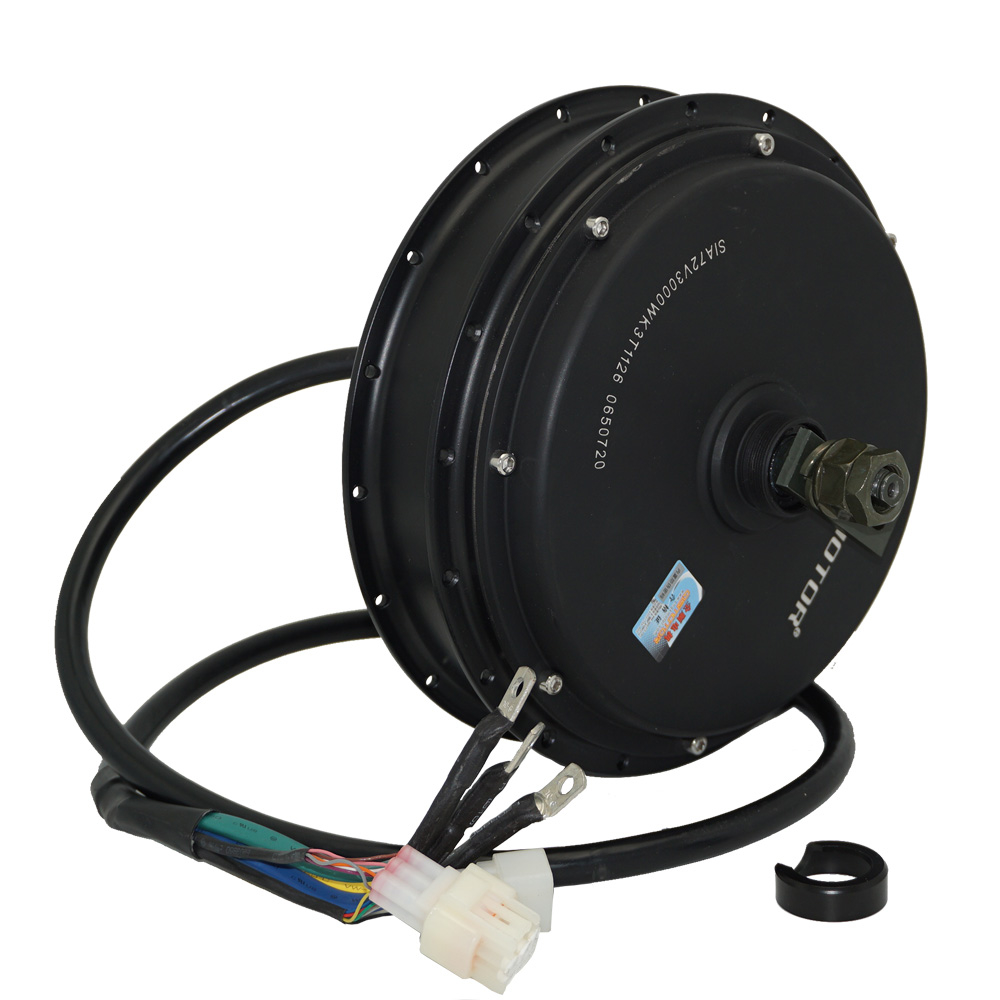

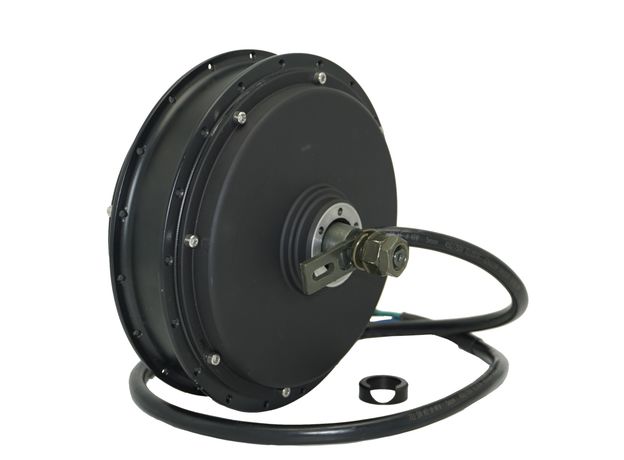

Мотор-колесо QS Motor QS205 V3Ti 50H 3000W 72V BLDC (3T / 4T / 5T / 6T)
Ключевые преимущества
- Версия V3Ti: улучшенная конструкция и качество сборки
- Максимальный КПД до 90%
- Номинальная мощность 3000 Вт, максимальная до 8000 Вт
- Высокий крутящий момент до 190 Н·м
- Широкий диапазон напряжений: 48–120 В (номинал 72 В)
- Выбор обмотки 3T / 4T / 5T для настройки максимальной скорости и тяги
- Датчики Холла и двойной температурный контроль датчики KTY84-122 (рабочий до 70 °C, пиковый до 120 °C)

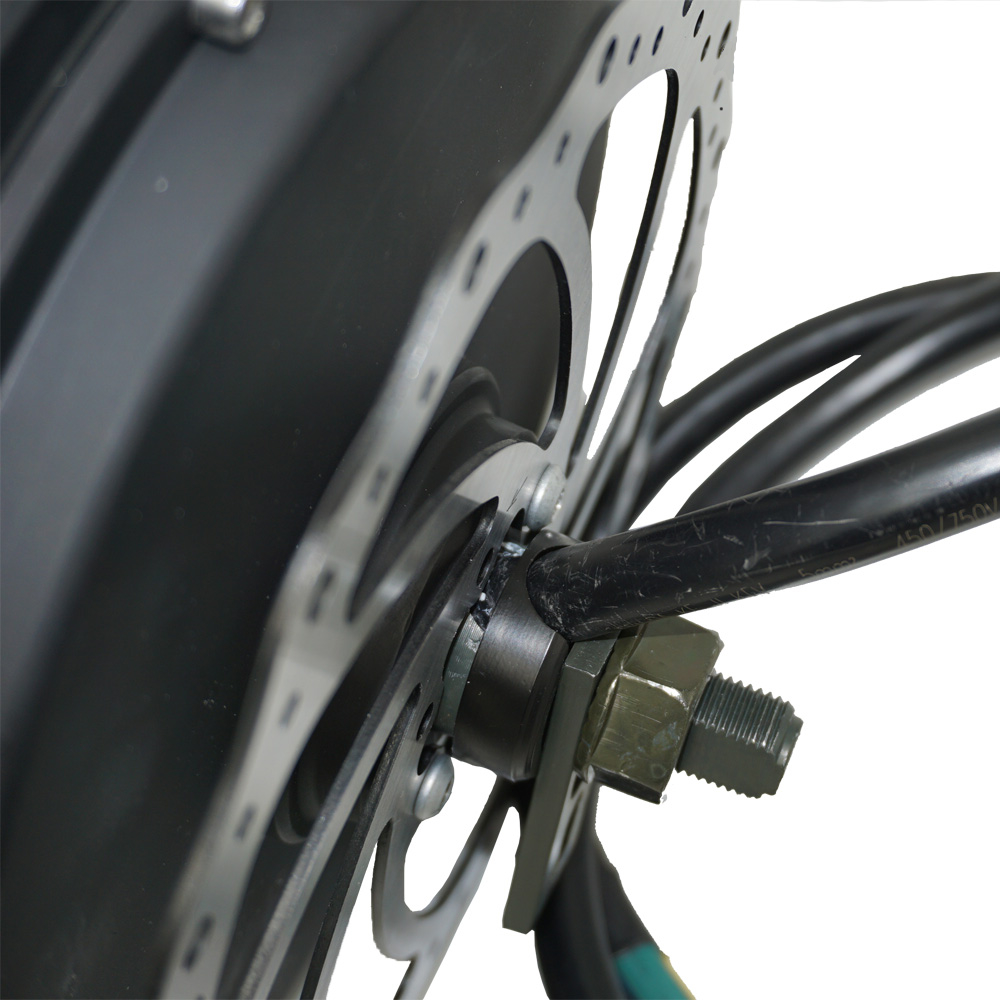

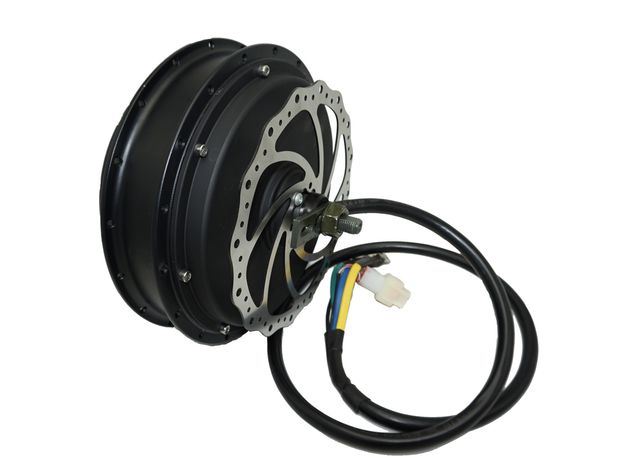

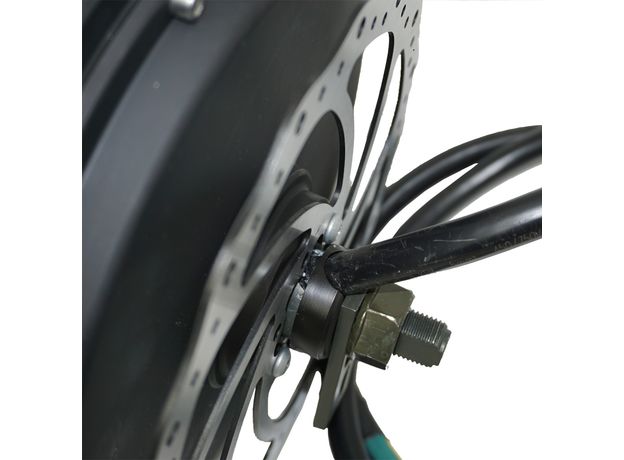

- Дисковый тормоз, 36 отверстий под спицы
Описание
QS Motor QS205 V3Ti — наиболее технологичная модификация популярного мотор-колеса для кастомных электровелосипедов, электробайков и лёгких электрических мотоциклов. Версия V3Ti рассчитана на высокие нагрузки и длительную работу, отличается высокой эффективностью и термостабильностью.
Двигатель отличается высоким качеством сборки, улучшенной тепловой стабильностью и максимальным КПД до 90%, что делает его одним из лучших мотор-колёс в своём классе.
QS205 V3Ti предназначен для мощных кастомных электровелосипедов, электробайков и лёгких электрических мотоциклов. Он обеспечивает высокий крутящий момент до 190 Н·м, стабильную работу под нагрузкой и совместим с широким диапазоном напряжений — от 48 до 120 В.
Характеристики двигателя можно адаптировать под проект выбором типа обмотки (3T, 4T, 5T, 6T). Чем больше значение T, тем выше тяга и комфорт при езде на низких скоростях, но меньше оборотов.
Двигатель совместим с мощными контроллерами (Kelly, и аналогичными) и подходит для установки в обода диаметром 16–26 дюймов.

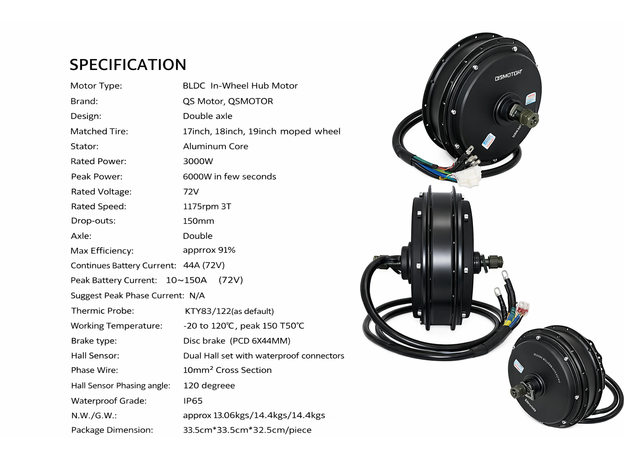

Технические характеристики
| Бренд | QS Motor |
|---|---|
| Модель | QS205 |
| Версия | V3Ti |
| Тип двигателя | Бесщёточный BLDC с постоянными магнитами |
| Исполнение | Мотор-колесо с двойной осью |
| Отверстия под спицы | 36 шт |
| Диаметр отверстия под спицу | 3,4 мм |

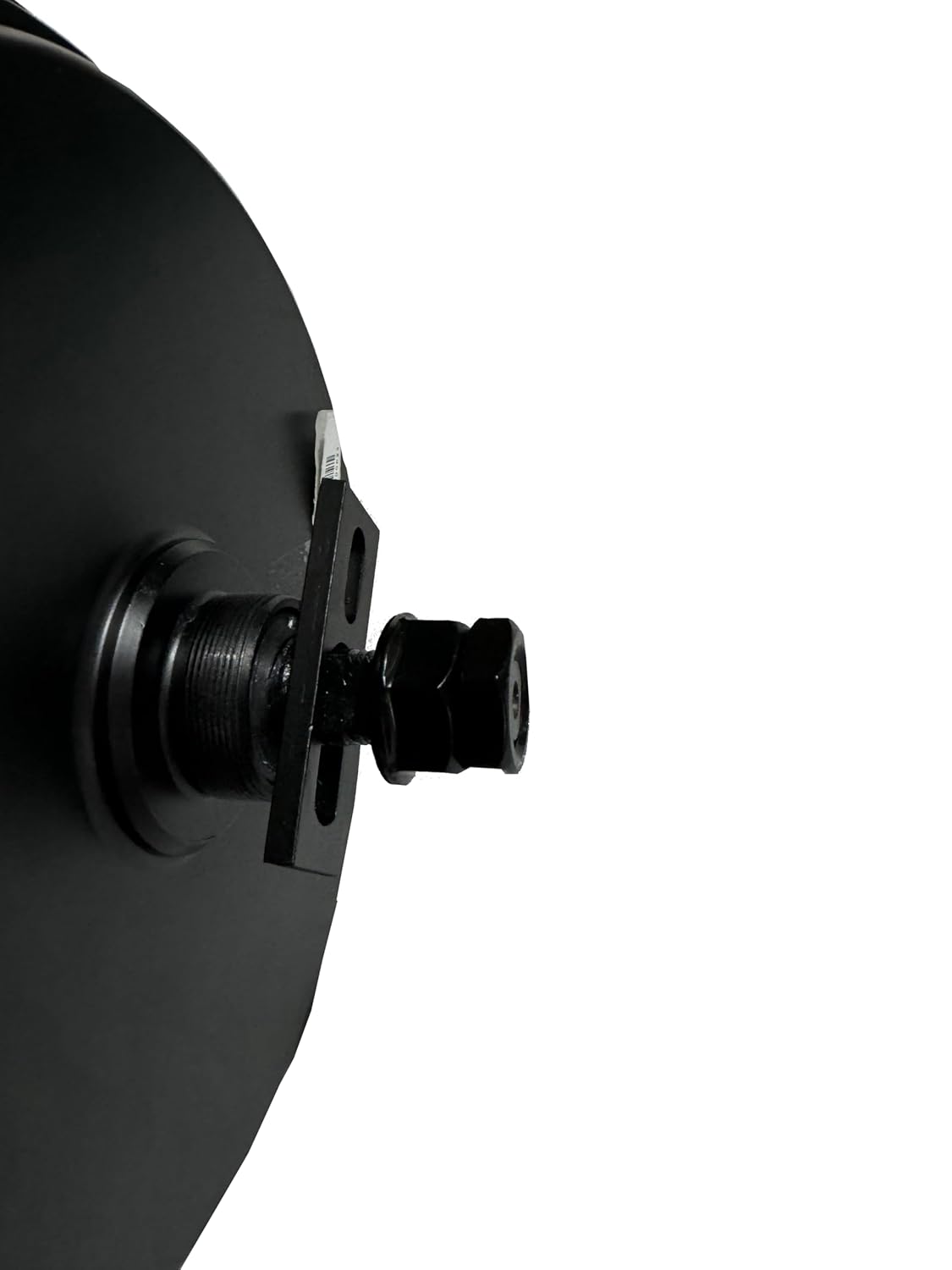

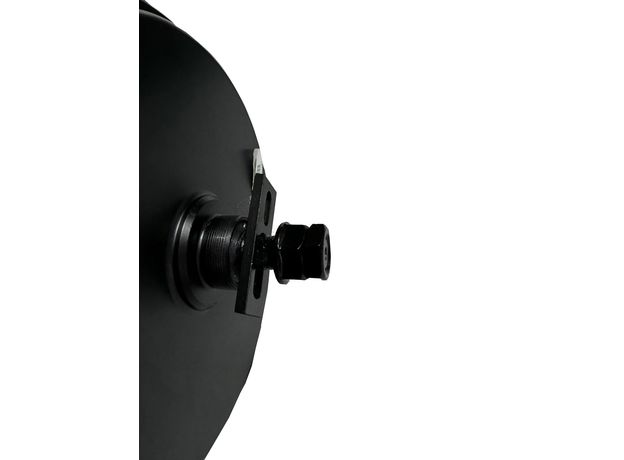

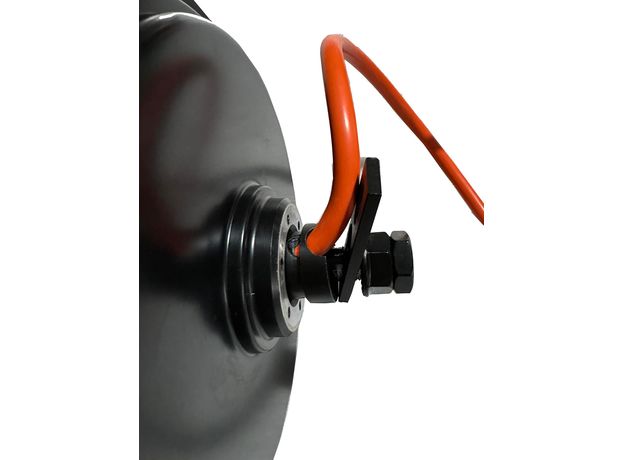

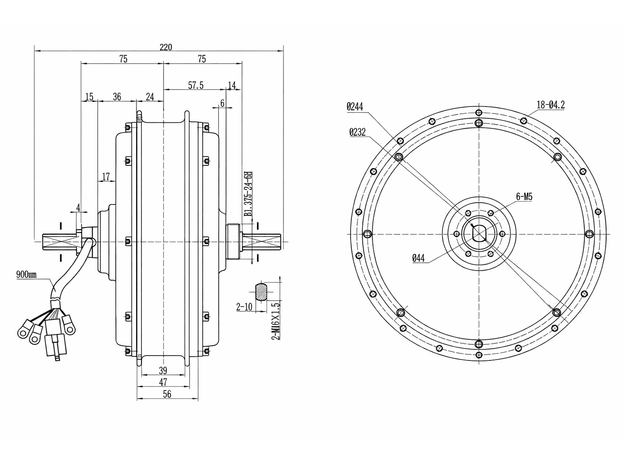

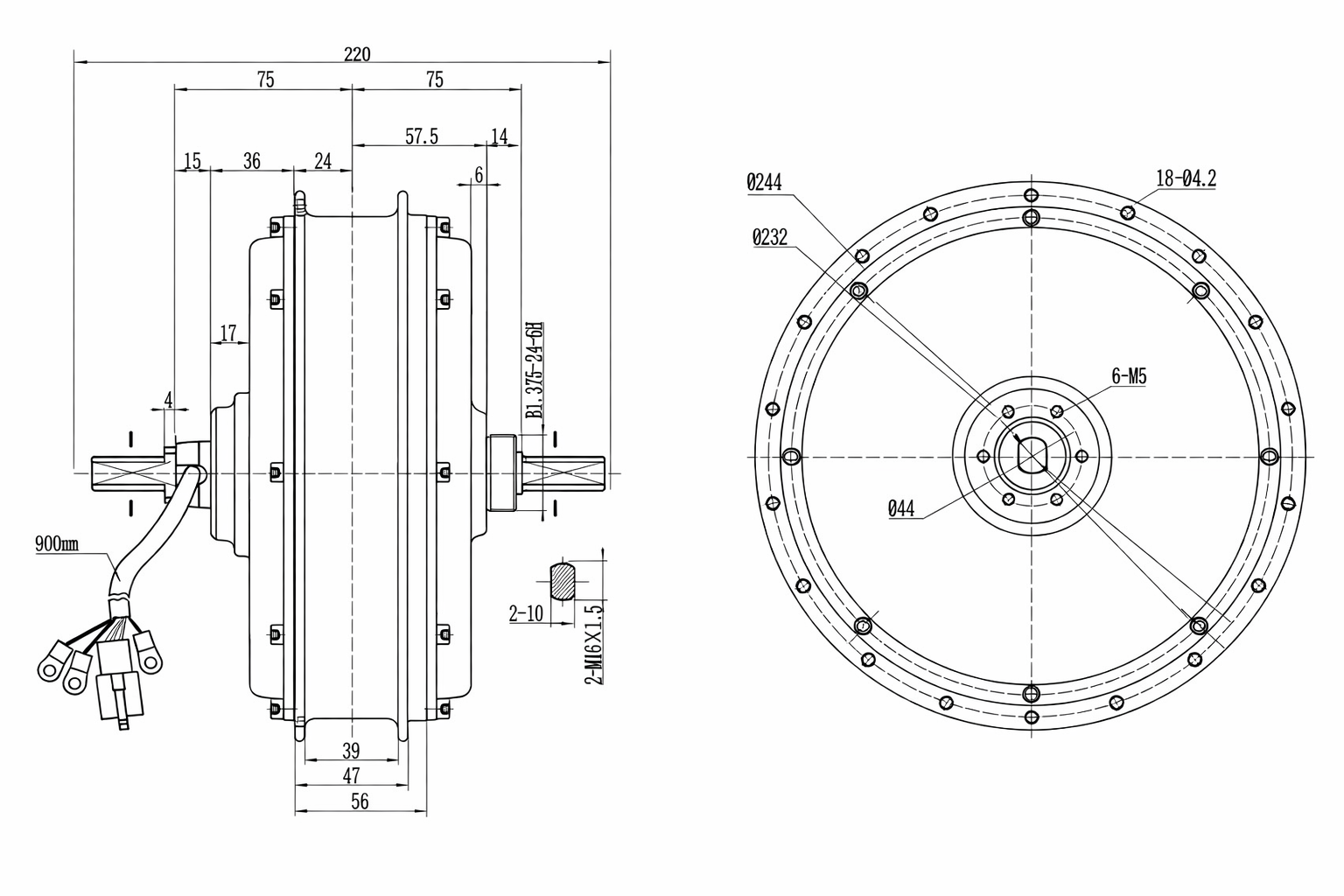

| Размер оси | 200 × 10 × 16 мм |
| Внешний диаметр | 420 мм |
| Поддерживаемые обода | 16–26″ |
| Высота магнитов | 50 мм |
| Пары полюсов | 16 |
| Номинальная мощность | 3000 Вт |
| Максимальная мощность | до 8000 Вт |
| Номинальное напряжение | 72 В |
| Рабочий диапазон напряжений | 48–120 В |
| Максимальный крутящий момент | до 190 Н·м |
| Максимальный КПД | до 90% |
| Непрерывный ток | 45 А |
| Максимальный ток | 80 А (кратковременно до 100 А) |
| Тип тормоза | Дисковый |
| Сечение фазных проводов | 10 мм² |
| Монтажная ширина вилки | 150 мм - 220 мм |
| Материал статора | Алюминий |
| Датчики Холла | Да |
| Фазовый угол Холла | 120° |
| Температура работы | до 70 °C (пик до 120 °C) |
| Класс защиты | IP54 |
| Цвет | Чёрный |
| Вес | 14 кг |

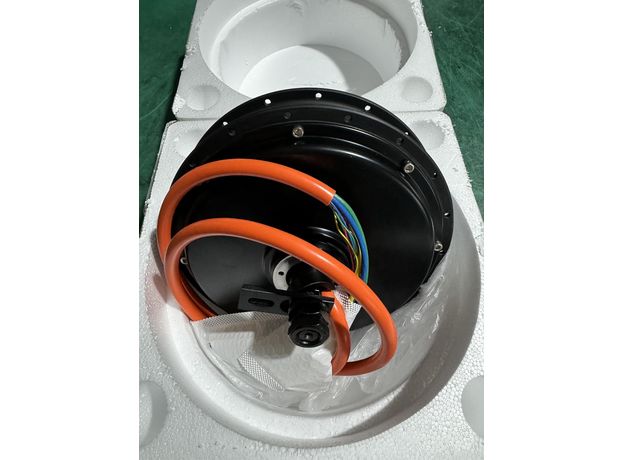

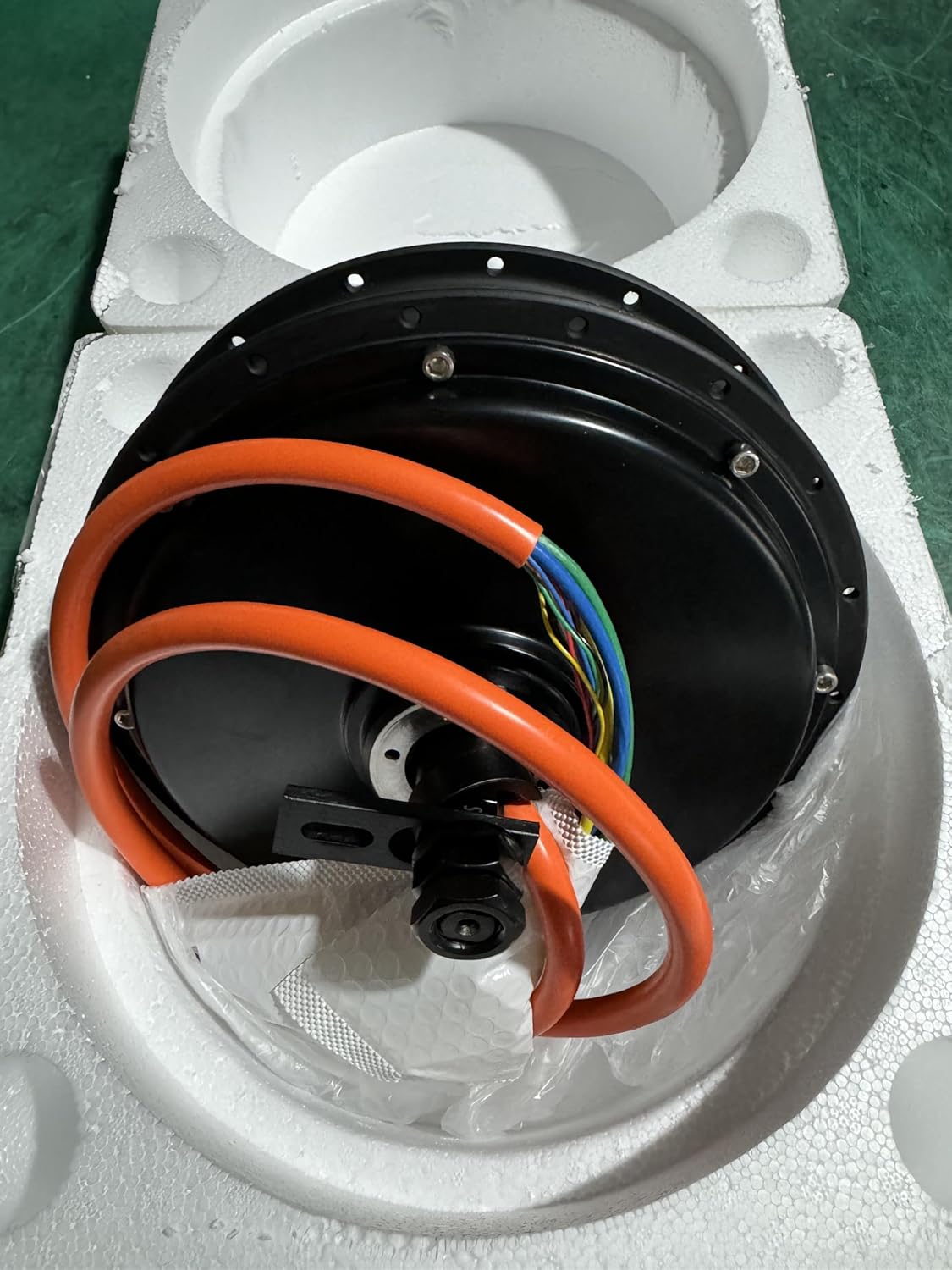

| Габариты упаковки | 34 × 34 × 33 см |
Обмотка и максимальные обороты (при 72 В)
| Обмотка | Макс. обороты, об/мин | Рекомендация |
|---|---|---|
| 3T | до 1110 | Максимальная скорость |
| 4T | до 820 | Универсальный баланс |
| 5T | до 650 | Повышенная тяга |
| 6T | до 550 | Максимальная тяга |
Подходит для
- кастомных электровелосипедов высокой мощности
- электробайков и лёгких электрических мотоциклов
- проектов с упором на скорость или тягу (в зависимости от обмотки)
- использования с мощными контроллерами Kelly
Важно
- Реальные показатели зависят от контроллера, ограничений по току, диаметра колеса и нагрузки.
- Для тяжёлых проектов рекомендуется качественная сборка колеса и правильно подобранный обод/спицы.
- Работа на повышенной мощности требует контроля температуры и корректной настройки контроллера.
Таблица оборотов двигателя QS-205 (3000 Вт)
Зависимость максимальной частоты вращения от напряжения аккумулятора и типа обмотки.
Расчёт выполнен по линейной формуле: RPM = kv × напряжение.
Использование аккумуляторов с различным напряжением приводит к изменению максимальной частоты вращения двигателя, при этом крутящий момент остаётся на одном уровне, при условии, что токовые ограничения контроллера не изменяются.
Для расчёта максимальной частоты вращения двигателя при заданном напряжении аккумулятора используется постоянная kv (RPM/В), которая показывает количество оборотов двигателя в минуту на каждый 1 вольт питающего напряжения.
Следует также учитывать, что несмотря на номинальное напряжение двигателя 72 В, допускается его использование с аккумуляторами более низкого напряжения (например, 48 В). В этом случае максимальная частота вращения двигателя снижается пропорционально подаваемому напряжению.
Обороты двигателя (об/мин)
| Напряжение аккумулятора | 3T (скоростная) | 4T (универсальная) | 5T (тяговая) | 6T (максимально тяговая) |
|---|---|---|---|---|
| 48 В | 734 об/мин | 547 об/мин | 434 об/мин | 367 об/мин |
| 60 В | 917 об/мин | 684 об/мин | 542 об/мин | 458 об/мин |
| 72 В | 1100 об/мин | 820 об/мин | 650 об/мин | 550 об/мин |
| 96 В | 1467 об/мин | 1094 об/мин | 867 об/мин | 733 об/мин |
