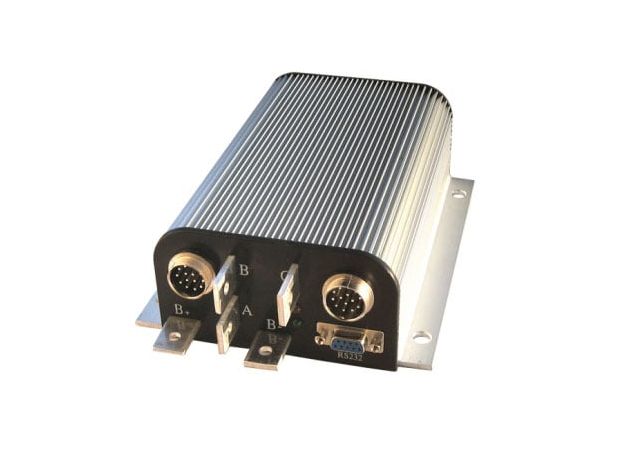

Безсенсорный BLDC-контроллер KSL48200, 24V-48V, 200A

Бессенсорный BLDC-контроллер KSL48200, 24V-48V, 200A

Программируемый контроллер мотора BLDC Kelly KSL без датчиков Холла обеспечивает эффективное, плавное и бесшумное управление вентиляторами, водяным насосом, кондиционером, компрессором и т. Д. В контроллере скорости двигателя используется МОП-транзистор высокой мощности, ШИМ для достижения эффективности в большинстве случаев 99%. Мощный микропроцессор обеспечивает всестороннее и точное управление контроллерами двигателя BLDC. Этот программируемый контроллер бесщеточного двигателя также позволяет пользователям быстро и легко устанавливать параметры, проводить тесты и получать диагностическую информацию.

Контроллеры KSL производятся для бесколлекторных двигателей BLDC, особенно для вентиляторов, водяных насосов, кондиционеров, компрессоров и т. Д.

Параметры должны быть установлены правильно перед использованием!

Особенности:
• Умный контроллер с мощным микропроцессором.
• Синхронное выпрямление, сверхнизкое падение и быстрая ШИМ для достижения очень высокой эффективности.
• Токовый лимит.
• Возможность ограничение тока батареи. Не влияет на производительность.
• Низкая ЭМС.
• Индикация неисправности светодиодом.
• Защита аккумулятора: ограничение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.
• Прочный алюминиевый корпус для максимального отвода тепла и суровых условий.
• Прочные сильноточные клеммы и прочные авиационные разъемы для слабого сигнала.
• Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.
• Умножение тока: брать меньше тока из батареи, выводить больше тока на двигатель.
• Простота установки: 3-проводной потенциометр будет работать.
• Защиты от застревание ротора.

• До 17000 электрических оборотов. (Электрические обороты = механические обороты * полюса двигателя)
• Стандартный ПК / портативный компьютер для программирования. Никаких специальных инструментов не требуется.
• Пользовательская программа предоставляется. Легко использовать. Без затрат для клиентов.

Основные Характеристики:
• Частота работы: 16,6 кГц.
• Ток в режиме ожидания батареи: <2 мА.
• Ток питания датчика 5 В: 40 мА.
• Ток питания, PWR, <150 мА.
• Диапазон напряжения питания контроллера, PWR, 8V-30V.
• Настраиваемый диапазон напряжения аккумулятора, B +. Макс рабочий диапазон: 8 В-30 В
• Аналоговый вход дроссельной заслонки: 0-5 вольт. Создание 0-5В сигнала с 3-х проводным контактом.
• Сигнализация обратного хода, измеритель, драйвер катушки главного контактора: <200 мА. (NA *)
• Диапазон рабочих температур при полной мощности: от 0 50 до 50 ℃ (температура корпуса контроллера).
• Диапазон рабочих температур: от -30 90 до 90 ℃, отключение 100 ((температура корпуса контроллера).
• Предел тока двигателя, ток в режиме ускорение (буст): 200А
• Предел тока двигателя, непрерывный: 100А
• Максимальный ток батареи: настраивается.

Загрузки:

Скачать Руководство пользователя контроллеров Kelly KSL V1.2
Помощь по настройке контроллеров Kelly KSL
Скачать программу настройки контроллеров Kelly KSL V1.2
