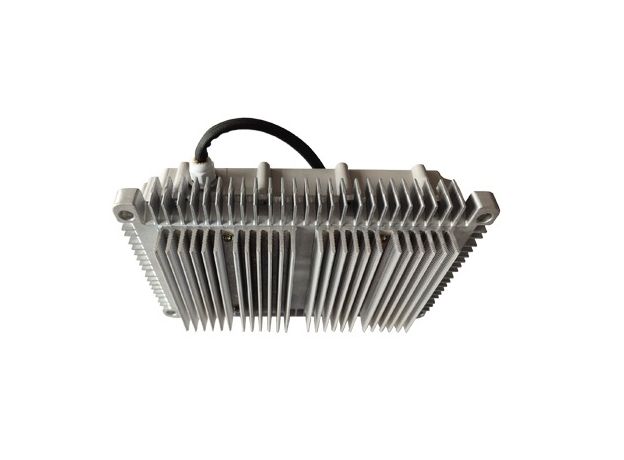

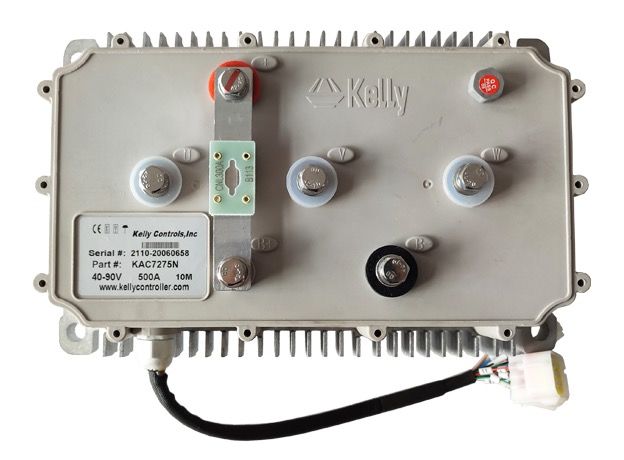

Контроллер AC асинхронного двигателя высокой мощности KAC7275N, 40V-90V, 500A

KL-2624440
В наличии
18 205 грн
+

Описание


Контроллер AC асинхронного двигателя высокой мощности KAC7275N, 40V-90V, 500A

Общие функции:

(1) Расширенное обнаружение неисправностей и защита. Звуковой сигнал указывает на код неисправности.Также можно  прочитать код ошибки или сообщение в программном обеспечении для ПК или в приложении для Android.

(2) Контроль напряжения батареи. Контроллер прекратит движение, если напряжение аккумулятора будет слишком высоким, и будет постепенно сокращать мощность привода двигателя по мере падения напряжения аккумулятора, пока он полностью не отключится при предварительно установленной настройке «Низкое напряжение аккумулятора».

(3) Встроенная токовая петля и защита от перегрузки по току.

(4) Настраиваемый диапазон температурной защиты двигателя.

(5) Снижение тока при низкой и высокой температуре для защиты аккумулятора и контроллера. Ток начинает снижаться при температуре корпуса 90 ℃, отключается при 100 ℃.

(6) Контроллер постоянно отслеживает напряжение зарядки аккумулятора во время рекуперативного торможения, постепенно сокращая ток при повышении напряжения аккумулятора, а затем полностью отключает регенерацию, когда напряжение становится слишком высоким.

(7) Максимальную скорость назад и скорость вперед можно настроить от 20% до 100% как одинавое значение а также можно настроить отдельно.

(8) 4-контактный разъем для преобразователя RS232 и кабель USB-RS232 для настройки, программирования и обновления программного обеспечения с помощью планшета, который должен быть основан на ОС Android. Люди могут выполнять ту же операцию и настройку в программном обеспечении ПК, используя вместо этого стандартный кабель USB-RS232 (рекомендуется использовать кабель USB-RS232 напрямую от Kelly).

(9) Обеспечение выхода +5 В и + 12 В для питания различных типов датчиков, включая датчик дросселя Холла или педаль.

(10) 3 переключающих входа, которые активируются при подключении к +12 В. По умолчанию - переключатель переднего хода, переключатель тормоза и переключатель заднего хода.

(11) 2 аналоговых входа 0-5 В, которые по умолчанию соответствуют входу дроссельной заслонки и входу температуры двигателя.

(12) Настраиваемое обнаружение и защита двигателя от перегрева с помощью рекомендованного термистора KTY84-130 / 150.

(13) Двухканальный вход кодировщика (энкодера) A / B для управления скоростью.

(14) Блок питания контроллера соответствует стандартному диапазону напряжения батареи.



Функции:

1) Умный контроллер с мощным микропроцессором.

2) Синхронное выпрямление, сверхмалое падение и быстрые SVPWM и FOC для достижения очень высокой эффективности.

3) Электронный реверс.

4) Контроль напряжения на 3 фазах двигателя, шине и источнике питания.

5) Контроль напряжения на источнике напряжения 12В и 5В.

6) Измерение тока на всех 3 фазах двигателя.

7) Текущий контур управления.

8) Аппаратная защита от перегрузки по току.

9) Аппаратная защита от перенапряжения.

10) Настраиваемый предел для тока двигателя и тока батареи.

11) Низкая ЭМС.

12) Защита аккумулятора: снижение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.

13) Удобные сильноточные клеммы и водонепроницаемые разъемы для слаботочного сигнала.

14) Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.

15) Скорость замедления в соответствии со скоростью торможения, когда переключатель тормоза активен.

16) Скорость замедления зависит от скорости торможения при движении задним ходом. Настраиваемая функция ускорения заднего хода.

17) Поддержка трех режимов торможения: отпускание дроссельной заслонки, торможение переключателем тормоза или реверсивное торможение, нейтральное торможение. Настраиваемое время торможения и время отпускания тормоза в программе конфигурации. Можно запрограммировать количество регенерации в программе пользователя для различных режимов регенерации.

18) Настраиваемая защита педали акселератора: контроллер не будет работать, если при включении будет обнаружен высокий газ.

19) Умножение тока: меньше тока от батареи, больше тока на двигатель.

20) Простая установка: 3-проводный потенциометр может работать.

21) Стандартный ПК / портативный компьютер для программирования. Для клиентов есть еще один выбор для программирования контроллера KAC-N. Стандартный планшет с ОС Android для программирования. Необходим кабель Z-TEK USB - RS232 для подключения контроллера к программе APP. в планшете.

22) Пользовательская программа предоставляется. Простота использования. Пользовательскую программу можно бесплатно скачать с нашего сайта.



Характеристики

  • Частота работы: 10 кГц
  • Ток в режиме ожидания батареи: <0,5 мА.
  • Ток питания датчика 5 В: 40 мА.
  • Диапазон напряжения питания контроллера, PWR, от 40 до 90 В.
  • Настраиваемый диапазон напряжения аккумулятора, B +. Максимальный рабочий диапазон: от 30 В до 1,25 * номинальное напряжение.
  • Максимальная выходная частота может достигать 250 Гц.
  • Стандартный вход дроссельной заслонки: 0-5 В (3-проводной резистивный потенциометр), 1-4 В (активный дроссель Холла).
  • Диапазон рабочих температур при полной мощности: от 0 ℃ до 70 ℃ (температура Mosfet).
  • Диапазон рабочих температур: от -40 ℃ до 90 ℃, отключение 100 ℃ (температура Mosfet).
  • Максимальный ток двигателя: настраивается.

Загрузки:

Скачать Kelly KAC-N инструкция по эксплуатации V1.11
Скачать программу настройки Kelly KAC (версия для Android)
Скачать программу настройки Kelly KAC (версия для ПК)

Особенности


Номинальное напряжение (V):
72
Пиковый ток 30сек. (A):
500
Рабочее напряжение (V):
40-90
Рабочий ток (A):
200
