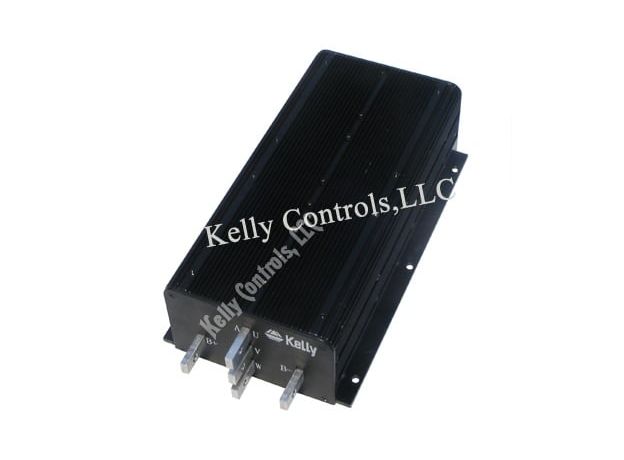

Опто BLDC контроллер с рекуперацией KHB72701, 24V-72V, 700A
Оптоизолированный контроллер мотора BLDC Kelly KHB обеспечивает эффективное, плавное и бесшумное управление электрическим мотоциклом, вилочным погрузчиком, гибридным транспортным средством, электромобилем, электрической лодкой, а также промышленным управлением скоростью или крутящим моментом двигателя. Контроллер скорости двигателя использует MOSFET, PWM высокой мощности для достижения эффективности в большинстве случаев 99%. Мощный микропроцессор обеспечивает всестороннее и точное управление контроллерами двигателя BLDC. Этот высокопроизводительный программируемый бесщеточный контроллер двигателя также позволяет пользователям быстро и легко устанавливать параметры, проводить тесты и получать диагностическую информацию.
Особенности:
• Оптоизолированные технологии обеспечивают стабильность.
• Интеллект с мощным микропроцессором.
• Синхронное выпрямление, сверхнизкое падение и быстрая ШИМ для достижения очень высокой эффективности.
• Электронный реверс.
• Контроль напряжения на 3 фазах двигателя, шине и источнике питания.
• Контроль напряжения на источнике напряжения 12В и 5В.
• Текущий смысл на всех 3 фазах двигателя.
• токовая петля управления.
• Аппаратная защита от перегрузки по току.
• Аппаратная защита от перенапряжения.
• Поддержка режима крутящего момента, режима скорости и работы в сбалансированном режиме.
• Настраиваемый предел тока двигателя и тока аккумулятора.
• Низкая ЭМС.
• Код неисправности светодиода.
• Защита аккумулятора: ограничение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.
• Прочный алюминиевый корпус для максимального отвода тепла и суровых условий.
• Прочные сильноточные клеммы и прочные авиационные разъемы для слабого сигнала.
• Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.
• Настраиваемые датчики положения Холла 60 или 120 градусов.
• Поддержка двигателей с любым количеством полюсов.
• Стандарт до 40000 об / мин. Опционально: высокая скорость 70000 ERPM и сверхвысокая скорость 100000 ERPM (электрические обороты = механические обороты в минуту * пары полюсов двигателя).
• Поддерживает три режима рекуперативного торможения: регенерация выключателя тормоза, регенерация дроссельной заслонки, регенерация аналогового сигнала 0-5K или 0-5V.
• Конфигурируемая защита высокой педали: контроллер не будет работать, если при включении питания будет обнаружен сильный газ.
• Умножение тока: брать меньше тока от батареи, выводить больше тока на двигатель.
• Простая установка, 2-х или 3-х проводная кастрюля или дроссель датчика Холла могут работать.
• Удаленный код неисправности светодиодного драйвера.
• Выходной измеритель тока.
• Стандартный ПК / портативный компьютер для программирования. Никаких специальных инструментов не требуется.
• Пользовательская программа предоставляется. Легко использовать. Без затрат для клиентов.
Основные Характеристики:
• Частота работы: 16,6 кГц.
• Ток в режиме ожидания батареи: <0,5 мА.
• Ток питания датчика 5 В: 40 мА.
• Диапазон напряжения питания контроллера, PWR, от 10 до 30 В (предпочтительно 24 В).
• Конфигурируемый диапазон напряжения аккумулятора, B +, от 18 В до 90 В.
• Аналоговый тормоз и вход дроссельной заслонки: 0-5 вольт. Создание 0-5В сигнала с 3-х проводным контактом.
• Сигнализация обратного хода, драйвер катушки главного контактора, счетчик.
• Диапазон рабочих температур при полной мощности: от 0℃ до 50℃ (температура корпуса контроллера).
• Диапазон рабочих температур: от -30℃ до 90℃, отключение 100℃((температура корпуса контроллера).
• Предел тока двигателя, 1 минута: 700А.
• Предел тока двигателя, непрерывный: 350А.
• Максимальный ток батареи: настраивается.
Контроллеры KHB
Скачать Руководство пользователя Контроллеров Kelly KHB V4.4 Скачать Монтажную схему Контроллеров Kelly KHB V1.1
Дополнительные опции:
- Дополнительный водонепроницаемый
- Дополнительная прошивка дроссельной заслонки Stick Shift
- Опционально шина KBL CAN
- Опция высокоскоростного двигателя
- Сверхскоростной моторный вариант
