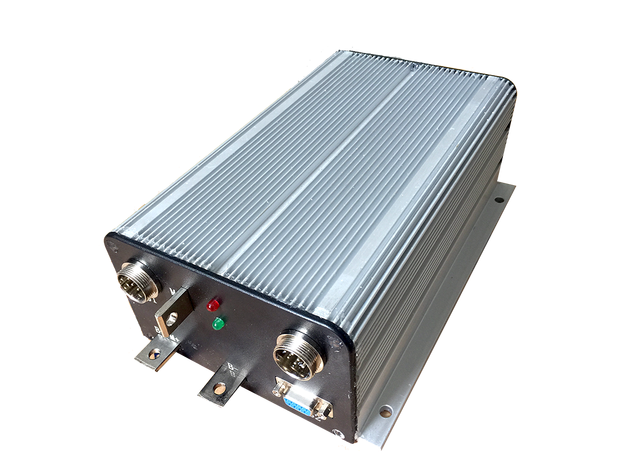

Контроллер DC щёточного двигателя KDZ72651E, 24V-72V, 650A, с рекуперацией

Контроллер DC щёточного двигателя KDZ72651E, 24V-72V, 650A, с рекуперацией

Функции:

• Умный контроллер с мощным микропроцессором.
• Синхронное выпрямление, сверхнизкое падение напряжения и быстрая ШИМ для достижения очень высокой эффективности.
• Контроль напряжения на источнике напряжения 12В и 5В.
• Аппаратная защита от перегрузки по току.
• Аппаратная защита от перенапряжения.
• Ограничение тока и контроль крутящего момента.
• Низкая ЭМС.
• Индикация неисправности светодиодом.
• Защита аккумулятора: снижение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.
• Прочный алюминиевый корпус для максимального отвода тепла в суровых условиях.
• Прочные сильноточные клеммы и прочные авиационные разъемы для слабого сигнала.
• Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.
• Настраиваемый режим тока или напряжения при включении полевого переключателя для достижения более высокой безопасности и надежности.
• Настраиваемая защита педали акселератора: контроллер не будет работать, если при включении будет обнаружен высокий газ.
• Тормозной включатель используется для запуска регенерации.
• Сигнал торможения 0-5В или 0-5К используется для подачи команды рекуперации тока.
• Возможность обнаружения короткого замыкания в главном контакторе при включении питания.
• Простая установка: может работать дроссель 1–4 В «Hall Active» или потенциометр 0–5 К или 0–5 В (<100 К).
• Стандартный ПК / портативный компьютер для программирования. Никаких специальных инструментов не требуется.
• Предоставляется пользовательская программа. Легко использовать. Бесплатно для клиентов.
• Дополнительная выходная мощность 12 В.

Основные Характеристики:

• Частота работы: 16,6 кГц.
• Ток в режиме ожидания батареи: <0,5 мА.
• Ток источника питания контроллера, PWR, <150 мА.
• Стандартный вход дроссельной заслонки: 0-5К (2-проводной резистивный потенциометр), 0-5В (3-проводной резистивный потенциометр), 1-4В (активный датчик Холла).
• Аналоговый вход тормоза и дроссельной заслонки: 0-5 В или 0-5 К.
• Сигнализация обратного хода, драйвер катушки главного контактора, счетчик.
• Диапазон рабочих температур при полной мощности: от 0 ℃ до 50 ℃ (температура корпуса контроллера).
• Диапазон рабочих температур: от -30 ℃ до 90 ℃, отключение 100C (температура корпуса контроллера).
