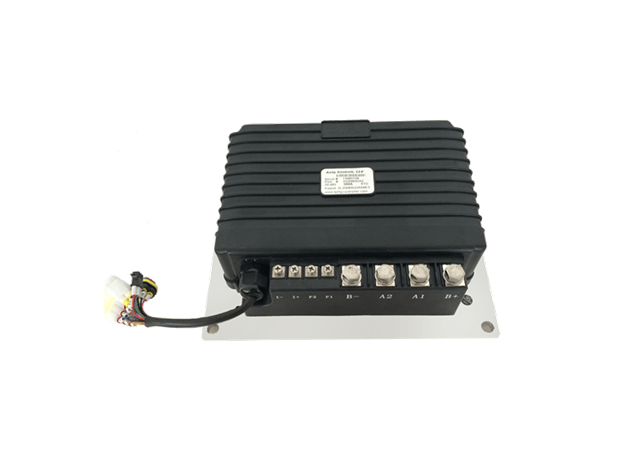

Щёточный DC-контроллер с независимым возбуждением KDZ72303GDV, 24V-72V, 300A

Щёточный DC-контроллер с независимым возбуждением KDZ72303GDV, 24V-72V, 300A

Контроллеры Kelly KDZ-GDV Руководство пользователя

Размер контроллера и назначение контактов контроллеров Kelly KDZ-GDV

В комплекте поставляется дросесель 12 В.

Размер дросселя 12V

КОНТРОЛЛЕР СЕРИИ KDZ SEP-EX СКОРОСТИ ДВИГАТЕЛЯ ДЛЯ ЩЕТОЧНЫХ МОТОРОВ

Программируемый контроллер мотора Kelly KDZ sep-ex обеспечивает эффективное, плавное и бесшумное управление электрическими транспортными средствами, такими как тележки для гольфа, электрические мотоциклы, вилочные погрузчики, а также управление электрическими лодками и промышленным мотором. Контроллер скорости двигателя использует мощный МОП-транзистор и быстрый ШИМ для достижения эффективности в 99% в большинстве случаев. Мощный микропроцессор обеспечивает полное и точное управление щеточными контроллерами двигателя. Этот программируемый контроллер для щеточных двигателей также позволяет пользователям быстро и легко устанавливать параметры, проводить тесты и получать диагностическую информацию.

Особенности:

• Умный контроллер с мощным микропроцессором.

• Синхронное выпрямление, сверхнизкое падение и быстрая ШИМ для достижения очень высокой эффективности.

• Контроль напряжения на источнике напряжения 12В и 5В.

• Аппаратная защита от перегрузки по току.

• Аппаратная защита от перенапряжения.

• Ограничение тока и контроль крутящего момента.

• Низкая ЭМС.

• Индикация неисправности светодиодом.

• Защита аккумулятора: ограничение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.

• Прочный алюминиевый корпус для максимального отвода тепла и суровых условий.

• Прочные сильноточные клеммы и прочные авиационные разъемы для слабого сигнала.

• Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.

• Конфигурируемый режим тока или режим напряжения, когда включен полевой переключатель, для достижения более высокой безопасности и надежности.

• Конфигурируемая защита от начального максимального газа: контроллер не будет работать, если при включении питания будет обнаружен максимальный газ.

• Тормозной выключатель используется для запуска регенерации.

• Простая установка: может работать дроссель 1-4 В «Hall Active» (источник 12 В) или потенциометр 0-5 К или 0-5 В (<100 К).

• Стандартный ПК / портативный компьютер для программирования. Никаких специальных инструментов не требуется.

• Пользовательская программа предоставляется. Легко использовать. Без затрат для клиентов.

• Дополнительный выход на 12 В.

Основные Характеристики:

• Частота работы: 16,6 кГц.

• Ток в режиме ожидания батареи: <0,5 мА.

• Ток источника питания контроллера, PWR, <150 мА.

• Настраиваемый диапазон напряжения аккумулятора, B +. Максимальный рабочий диапазон: от 18 В до 60 В.

• Стандартный вход дроссельной заслонки: 0-5K (2-проводной резистивный бак), 0-5V (3-проводной резистивный бак), 1-4V (12V в активном дросселе).

• Диапазон рабочих температур при полной мощности: от 0 50 до 50 ℃ (температура корпуса контроллера).

• Диапазон рабочих температур: от -30 ℃ до 90 ℃, отключение при 100 ° C (температура корпуса контроллера).

• Предел тока двигателя, 1 минута: 300А.

• Предел тока двигателя, непрерывный: 120А.

Если вы хотите установить связь с компютером, пожалуйста, закажите конвертер USB в RS232.
