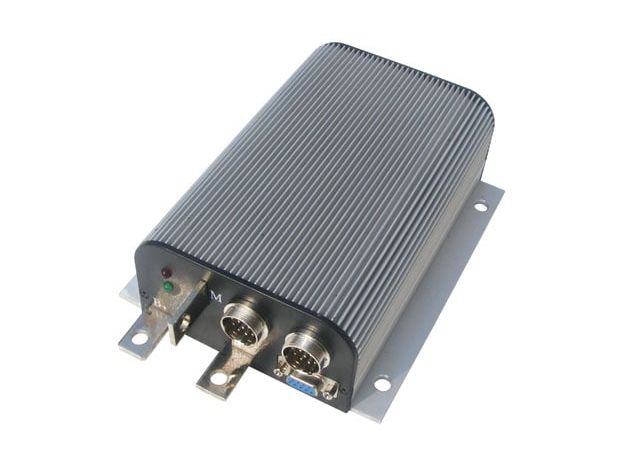

Контроллер DC щёточного двигателя KDZ48300, 24V-48V, 300A

Контроллер DC щёточного двигателя KDZ48300, 24V-48V, 300A

Функции:

• Умный контроллер с мощным микропроцессором.
• Синхронное выпрямление, сверхнизкое падение напряжения и быстрая ШИМ для достижения очень высокой эффективности.
• Контроль напряжения на источнике напряжения 12В и 5В.
• Аппаратная защита от перегрузки по току.
• Аппаратная защита от перенапряжения.
• Ограничение тока и контроль крутящего момента.
• Низкая ЭМС.
• Индикация неисправности светодиодом.
• Защита аккумулятора: снижение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.
• Прочный алюминиевый корпус для максимального отвода тепла в суровых условиях.
• Прочные сильноточные клеммы и прочные авиационные разъемы для слабого сигнала.
• Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.
• Настраиваемый режим тока или напряжения при включении полевого переключателя для достижения более высокой безопасности и надежности.
• Настраиваемая защита педали акселератора: контроллер не будет работать, если при включении будет обнаружен высокий газ.
• Тормозной включатель используется для запуска регенерации.
• Сигнал торможения 0-5В или 0-5К используется для подачи команды рекуперации тока.
• Возможность обнаружения короткого замыкания в главном контакторе при включении питания.
• Простая установка: может работать дроссель 1–4 В «Hall Active» или потенциометр 0–5 К или 0–5 В (<100 К).
• Стандартный ПК / портативный компьютер для программирования. Никаких специальных инструментов не требуется.
• Предоставляется пользовательская программа. Легко использовать. Бесплатно для клиентов.
• Дополнительная выходная мощность 12 В.

Основные Характеристики:

• Частота работы: 16,6 кГц.
• Ток в режиме ожидания батареи: <0,5 мА.
• Ток источника питания контроллера, PWR, <150 мА.
• Стандартный вход дроссельной заслонки: 0-5К (2-проводной резистивный потенциометр), 0-5В (3-проводной резистивный потенциометр), 1-4В (активный датчик Холла).
• Аналоговый вход тормоза и дроссельной заслонки: 0-5 В или 0-5 К.
• Сигнализация обратного хода, драйвер катушки главного контактора, счетчик.
• Диапазон рабочих температур при полной мощности: от 0 ℃ до 50 ℃ (температура корпуса контроллера).
• Диапазон рабочих температур: от -30 ℃ до 90 ℃, отключение 100C (температура корпуса контроллера).

Загрузки:

Скачать Руководство пользователя контроллеров Kelly KDZ V3.3
Скачать программу настройки Kelly KDZ V4.1
Помощь по настройке контроллеров Kelly KDZ
Скачать монтажную схему Kelly KDZ V1.1
Монтажная схема Kelly KDZ (с функцией F-N-R) V1.1E
