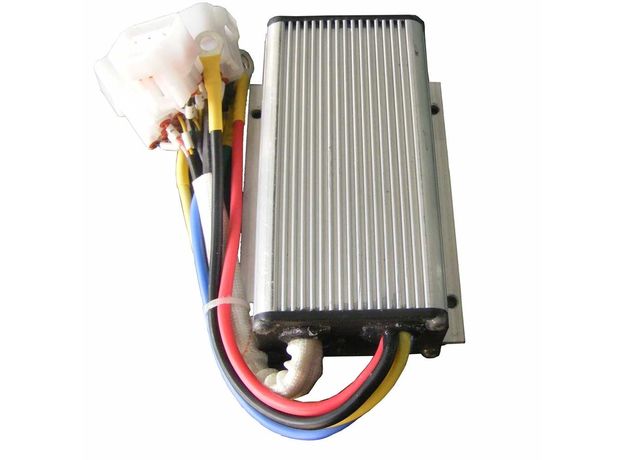

Мини бесщёточный контроллер KBS72101X, 24V-72V, 40A

Мини бесщёточный контроллер KBS72101X, 24V-72V, 40A

KBS-X: это расширенная версия KBS-L.

Штекерные или розеточные разъемы, соответствующие контроллеру KBS, включены в комплект.

Функции:

• Умный и мощный микропроцессор.
• Синхронное выпрямление, сверхнизкое падение, быстрая ШИМ для достижения очень высокой эффективности.
• Электронный реверс.
• Контроль напряжения на 3 фазах двигателя, шине и источнике питания.
• Контроль напряжения на источнике напряжения 12В и 5В.
• Контроль тока на всех 3 фазах двигателя.
• Текущий контур управления.
• Аппаратная защита от перегрузки по току.
• Аппаратная защита от перенапряжения.
• Настраиваемый предел для тока двигателя и тока батареи.
• Поддержка режима крутящего момента, режима скорости и сбалансированного режима работы.
• Низкая ЭМС.
• Светодиодный код неисправности.
• Защита аккумулятора: снижение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.
• Прочный алюминиевый корпус для максимального отвода тепла в суровых условиях.
• Прочные сильноточные клеммы и прочные авиационные разъемы для слабого сигнала.
• Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.
• Настраиваемые датчики положения Холла на 60 или 120 градусов.
• Поддерживайте двигатели с любым количеством полюсов.
• Стандарт до 40 000 электрических оборотов в минуту. Дополнительная опция высокаой скорость 70 000 ERPM. (Электрическая частота вращения = механическая частота вращения * пары полюсов двигателя).
• Поддержка трех режимов рекуперативного торможения: регенерация при включении кнопки тормоза, регенерация при отпускания дроссельной заслонки, регенерация при изменения аналогового сигнала 0-5 В.
• Настраиваемая защита педали акселератора: контроллер не будет работать, если при включении будет обнаружен высокий газ.
• Умножение тока: меньше тока от батареи, больше тока на двигатель.
• Простая установка: 3-проводный потенциометр будет работать.
• Стандартный ПК / портативный компьютер для программирования. Никаких специальных инструментов не требуется.
• Предоставляется пользовательская программа. Легко использовать. Бесплатно для клиентов.

Основные Характеристики:

• Частота работы: 16,6 кГц.
• Ток в режиме ожидания батареи: <0,5 мА.
• Ток питания датчика 5 В: 40 мА.
• Ток питания, PWR, 30 мА (тип.).
• Аналоговый вход тормоза и дроссельной заслонки: 0-5 вольт. Можно использовать 3-проводный горшок для получения сигнала 0-5 В.
• Обратный сигнал тревоги, измеритель: <200 мА. Драйвер катушки главного контактора <2A.
• Диапазон рабочих температур при полной мощности: от 0 ℃ до 70 ℃ (температура MOSFET).
• Диапазон рабочих температур: от -40 ℃ до 100 ℃ (температура MOSFET).
• Максимальный ток батареи: настраиваемый.

Загрузки:

Скачать Руководство пользователя контроллеров Kelly KBS-X V4.1
Скачать программу для настройки контроллеров Kelly KBS-X 0406
Помощь по настройке контроллеров Kelly KBS-X
