BLDC контроллер с рекуперацией KBL72221X, 24V-72V, 220A

KL-2672194
В наличии
18 375 грн
+

Описание

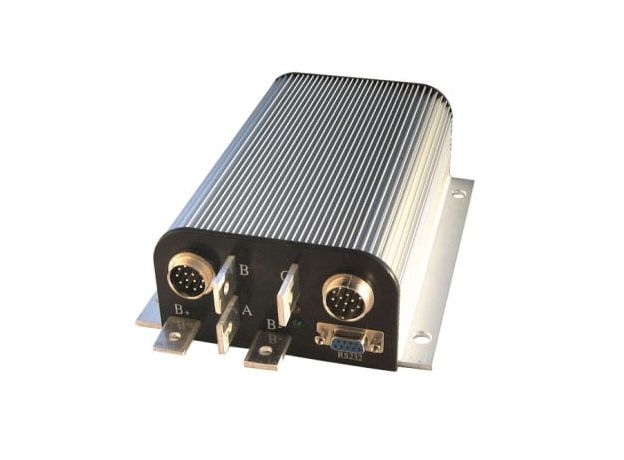

BLDC контроллер с рекуперацией KBL72221X, 24V-72V, 220A

Программируемый контроллер BLDC Kelly KBL обеспечивает эффективное, плавное и бесшумное управление мотором, электрическим мотоциклом, вилочным погрузчиком, гибридным транспортным средством, электромобилем, электрической лодкой , а также промышленным управлением скоростью или крутящим моментом двигателя. Контроллер скорости двигателя использует MOSFET, PWM высокой мощности для достижения эффективности в большинстве случаев 99%. Мощный микропроцессор обеспечивает всестороннее и точное управление контроллерами двигателя BLDC. Этот программируемый контроллер бесщеточного двигателя также позволяет пользователям быстро и легко устанавливать параметры, проводить испытания и получать диагностическую информацию.

Особенности:
• Умный контроллер с мощным микропроцессором.
• Синхронное выпрямление, сверхнизкое падение и быстрая ШИМ для достижения очень высокой эффективности.
• Электронный реверс.
• Контроль напряжения на 3 фазах двигателя, шине и источнике питания.
• Контроль напряжения на источнике напряжения 12В и 5В.
• Текущий смысл на всех 3 фазах двигателя.
• токовая петля управления.
• Аппаратная защита от перегрузки по току.
• Аппаратная защита от перенапряжения.
• Поддержка режима крутящего момента, режима скорости и работы в сбалансированном режиме.
• Настраиваемый предел тока двигателя и тока аккумулятора.
• Низкая ЭМС.
• Светодиодная индикация неисправности с отображением кода.
• Защита аккумулятора: ограничение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.
• Прочный алюминиевый корпус для максимального отвода тепла и суровых условий.
• Прочные сильноточные клеммы и прочные авиационные разъемы для слабого сигнала.
• Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.
• Настраиваемые датчики положения Холла 60 или 120 градусов.
• Поддержка двигателей с любым количеством полюсов.
• Стандарт до 40000 об / мин. Дополнительный высокоскоростной 70000 ERPM, и сверхскоростной 100 000 ERPM. (Электрические обороты = механические обороты * пары полюсов двигателя).
• Поддержка трех режимов рекуперативного торможения: регенерация выключателя тормоза, регенерация разблокировки дроссельной заслонки, переменная регенерация аналогового сигнала 0-5В.
• Конфигурируемая защита высокой педали: контроллер не будет работать, если при включении питания будет обнаружен полный газ.
• Умножение тока: брать меньше тока от батареи, выводить больше тока на двигатель.
• Простота установки: трехпроводной потенциометр может работать.
• PWMable обратный выход тревоги.
• Удалить код неисправности светодиодного драйвера.
• Выходной измеритель тока.
• Стандартный ПК / портативный компьютер для программирования. Никаких специальных инструментов не требуется.
• Пользовательская программа предоставляется. Легко использовать. Без затрат для клиентов.

Основные Характеристики:
• Диапазон напряжения питания контроллера, PWR, 8V-90V
• Частота работы: 16,6 кГц.
• Ток в режиме ожидания батареи: <0,5 мА.
• Ток питания датчика 5 В: 40 мА.
• Конфигурируемый диапазон напряжения батареи, B +, 8V-90V.
• Аналоговый тормоз и вход дроссельной заслонки: 0-5 вольт. Создание 0-5В сигнала с 3-х проводным контактом.
• Сигнализация обратного хода, драйвер катушки главного контактора, счетчик.
• Диапазон рабочих температур при полной мощности: от 0℃ до 50℃ (температура корпуса контроллера).
• Диапазон рабочих температур: от -30℃ до 90℃, отключение 100℃((температура корпуса контроллера).

• Повышающий ток, 10 секунд: 280А.
• Предел тока двигателя, 1 минута: 220А.
• Предел тока двигателя, непрерывный: 112А.
• Максимальный ток батареи: настраивается.



Контроллеры KBL
Скачать Руководство пользователя Контроллеров Kelly KBL V3.3
Скачать Монтажную схему Контроллеров Kelly KBL V1.1


Дополнительные опции:

  • Дополнительный водонепроницаемый
  • Дополнительная прошивка дроссельной заслонки Stick Shift
  • Опционально шина KBL CAN
  • Опция высокоскоростного двигателя
  • Сверхскоростной моторный вариант


Особенности


Номинальное напряжение (V):
72
Пиковый ток 10сек. (A):
280
Пиковый ток 1мин. (A):
220
Рабочее напряжение (V):
18-90
Рабочий ток (A):
112
