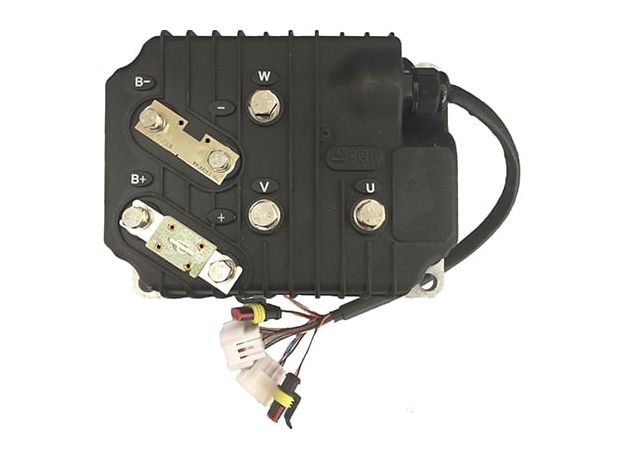

Контроллер KAC7250D серии KAC-D для AC индукционных моторов 24В-72В, 400А

Контроллер KAC7250D серии KAC-D для AC индукционных моторов 24В-72В, 400А

Лучше, если клиенты смогут предоставить параметры двигателя, чтобы мы могли настроить контроллер для двигателя перед отправкой. Нам нужны следующие параметры двигателя: Номинальное напряжение переменного или постоянного напряжения. Например, 42 В переменного тока = 60 В постоянного тока.

• Номинальная мощность
• Номинальная скорость (об / мин)
• Номинальная частота
• Колличество полей
• Импульсы двухканального A / B енкодера

Скачать инструкцию Kelly KAC-D V1.9

Общие функции:

(1) Расширенное обнаружение неисправностей и защита. Мигающий светодиодный индикатор указывает на источники неисправностей. Клиенты также могут прочитать код ошибки или сообщение в программном обеспечении для ПК или в приложении для Android.

(2) Контроль напряжения батареи. Он прекратит движение, если напряжение аккумулятора будет слишком высоким, и постепенно уменьшит мощность привода мотора, когда напряжение аккумулятора упадет, пока оно полностью не отключится при заданной настройке «Низкое напряжение аккумулятора».

(3) Встроенная токовая петля и защита от перегрузки по току.

(4) Конфигурируемый диапазон температурной защиты двигателя.

(5) Сокращение тока при низкой и высокой температуре для защиты аккумулятора и контроллера. Ток начинает снижаться при температуре 90 ℃, отключается при 100 ℃.

(6) Контроллер контролирует напряжение зарядки аккумулятора во время рекуперативного торможения, постепенно сокращая ток по мере повышения напряжения аккумулятора, а затем полностью отключая регенерацию, когда напряжение становится слишком высоким.

(7) Максимальная скорость обратного хода и скорость прямого хода могут быть настроены между 20% и 100% соответственно и отдельно.

(8) 4-контактный разъем для преобразователя RS232 и кабель USB-RS232 позволяет конфигурировать, программировать и обновлять программное обеспечение с помощью планшета, основанного на ОС Android. Люди могут выполнять те же операции и настройку на программном обеспечении ПК, используя стандартный USB-порт для RS232. вместо этого. (Рекомендуется использовать кабель USB-RS232 от Kelly напрямую)

(9) Обеспечение выхода +5 В и + 12 В для питания датчиков различного типа, включая эффективный дроссель Холла или педаль.

(10) 4 входа переключателя, которые активируются подключением к + 12В. По умолчанию переключатели прямого хода, дроссельной заслонки, тормозного переключателя и реверсивного переключателя.

(11) 2 аналоговых входа 0-5В, которые по умолчанию используются для входа дроссельной заслонки и температуры двигателя.

(12) Настраиваемое обнаружение и защита двигателя от перегрева с помощью рекомендуемого термистора KTY84-130 / 150.

(13) Вход двухканального A / B-энкодера для поддержки управления скоростью.

(14) Источник питания контроллера соответствует стандартному диапазону напряжения аккумулятора.

Внимание !: Регенерация оказывает тормозящее действие, но не заменяет функцию механического тормоза. Механический тормоз необходим для остановки вашего автомобиля. Регенерация НЕ является функцией безопасности! Контроллер может остановить регенерацию без предупреждения, чтобы защитить себя или батарею (но это не защитит вас!).

Характеристики

(1) Умный контроллер с мощным микропроцессором.

(2) Синхронное выпрямление, сверхнизкое падение и быстрые SVPWM и FOC для достижения очень высокой эффективности.

(3) Электронный реверс.

(4) Контроль напряжения на 3 фазах двигателя, шине и источнике питания.

(5) Контроль напряжения на источнике напряжения 12В и 5В.

(6) Текущий состояние на всех 3 фазах двигателя.

(7) токовая петля управления.

(8) Аппаратная защита от перегрузки по току.

(9) Аппаратная защита от перенапряжения.

(10) Конфигурируемый предел для тока двигателя и тока аккумулятора.

(11) Низкая ЭМС.

(12) Защита аккумулятора: ограничение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.

(13) Дружественные сильноточные клеммы и водонепроницаемые разъемы для слабого сигнала.

(14) Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.

(15) Снижение скорости в зависимости от скорости торможения при активированном выключателе тормоза.

(16) Снижение скорости в зависимости от скорости торможения при движении задним ходом. Настраиваемая реверсивная ускоряющая функция.

(17) Поддерживать три режима торможения: отпустить торможение дросселем, торможение переключателем тормоза или реверсивное торможение, нейтральное торможение. Настраиваемое время торможения и время отпускания тормоза в программе конфигурации. Можно запрограммировать количество регенерирования в пользовательской программе для различных режимов рекуперации.

(18) Конфигурируемая защита высокой педали: контроллер не будет работать, если при включении питания будет обнаружен высокий газ.

(19) Умножение тока: брать меньше тока от батареи, выводить больше тока на двигатель.

(20) Простота установки: 3-проводной потенциометр может работать.

(21) Стандартный ПК / портативный компьютер для программирования. Существует еще один выбор для клиентов программировать контроллер KAC-S. Стандартный планшет с ОС Android для программирования. Необходим кабель Z-TEK USB-RS232 для подключения контроллера к приложению. программа в планшете.

(22) Пользовательская программа предоставляется. Простая в использовании. Пользовательская программа может быть загружена с нашего сайта бесплатно. Характеристики * Частота работы: 10 кГц. * Ток в режиме ожидания батареи: <0,5 мА. * Ток питания датчика 5 В: 40 мА. * Диапазон напряжения питания контроллера, PWR, 18 В до 90 В. * Конфигурируемый диапазон напряжения аккумулятора, B +. Максимальный рабочий диапазон: от 18 В до 1,25 * Номинальное напряжение. * Максимальная выходная частота может достигать 250 Гц. * Стандартный вход дроссельной заслонки: 0-5 Вольт (3-проводной резистивный резистор), 1-4 Вольт (активная заслонка в холле).
