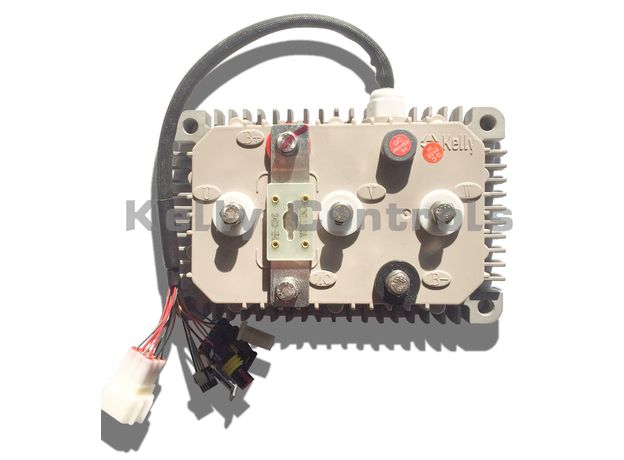

KVD7218N - контроллер герметичный трапециевидного сигнала для BLDC мотора 72V 220A

KL-2638172
В наличии
7 000 грн
+

Описание


Герметичный трапециевидный контроллер для бесщеточного BLDC мотора KVD7218N, 72V, 220A

Программируемые контроллеры для безколлекторных моторов или бесщеточных двигателей Kelly KVD обеспечивают эффективное, плавное и бесшумное управление электрическими электромоторами, которые используются для мотоциклов, электро гольфакары и ходовыми шасси разных комплектаций а также электроавтомобилями и конечно управление промышленными двигателями. В контроллере используются полевые МОП-транзисторы высокой мощности и ШИМ для достижения КПД до 99% в большинстве случаев. Мощный микропроцессор обеспечивает всестороннее и точное управление контроллером. Программное обеспечение позволяет пользователям быстро и легко настраивать параметры, проводить тесты и получать диагностическую информацию. Клиенты могут программировать контроллер KVD с помощью программного обеспечения для ПК и приложения для Android. Теперь у заказчиков есть еще один выбор для программирования контроллера трапециевидных волн. Программное обеспечение APP основано на планшете с ОС Android. Клиенты могут добавить кабель Z-TEK USB к RS232 для программирования контроллера KVD, если они хотят использовать планшет Android.

KVD имеет улучшенный корпус по сравнению с контроллерами KBL с улучшенной гидроизоляцией и пиковым током. KVD - более новая серия, вместо KBL.

Контроллер KVD подходит для управления: машиной для гольфа, дорожной тележкой (платформой), электрическим мотоциклом, вилочным погрузчиком, гибридным транспортным средством, электромобилем, электрической лодкой, а также промышленным управлением скоростью или крутящим моментом двигателя.


МодельНапряжение30 секунд токаПостоянный ток
KVD2412N20-30В140A60А
KVD2415N20-30В160A70A
KVD2418N20-30В220А80А
KVD2430N20-30В270A90A
KVD2445N20-30В350А100А
KVD2412NX20-30В200А75A
KVD6018N40-80В220А80А
KVD6030N40-80В270A90A
KVD7212N40-90В140A60А
KVD7215N40-90В160A70A
KVD7218N40-90В220А80А
KVD7212NX40-90В200А75A
KVD7230N40-90В270A90A
KVD7245N40-90В350А100А
KVD7250N40-90В380А110А



Функции:

  • Мощный микропроцессор с умным ПО.
  • Синхронное корректирование, сверхнизкое падение, быстрая ШИМ для достижения очень высокой эффективности.
  • Электронный реверс.
  • Контроль напряжения на 3 фазах двигателя, шине и источнике питания.
  • Контроль напряжения на источнике напряжения 12В и 5В.
  • Измерение тока на всех 3 фазах двигателя.
  • Контроль петли тока.
  • Аппаратная защита от перегрузки по току.
  • Аппаратная защита от перенапряжения.
  • Настройка предела тока двигателя и тока батареи.
  • Низкая ЭМС.
  • Защита аккумулятора: снижение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.
  • Прочный алюминиевый корпус для максимального отвода тепла в суровых условиях.
  • Прочные сильноточные клеммы и прочные авиационные разъемы для слабого сигнала.
  • Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.
  • Контроллер может выполнять Auto_Identify (Авто-определение) для датчиков Холла разных углов.
  • Настраиваемая защита педали акселератора: контроллер не будет работать, если при включении будет обнаружен высокий газ.
  • Умножение тока: меньше тока от батареи, больше тока на двигатель.
  • Простая установка: 3-контактный потенциометр будет работать.
  • Стандартный ПК / портативный компьютер для программирования. У клиентов есть еще один вариант программирования контроллера KVD. Стандартный планшет с ОС Android для программирования. Необходим кабель Z-TEK USB TO RS232 для подключения контроллера к программе App на планшете.
  • Предоставляется пользовательская программа. Легко использовать. Бесплатно для клиентов.
  • Поддерживайте двигатели с любым количеством полюсов.
  • Стандарт до 40 000 электрических оборотов в минуту. (Электрическая частота вращения = механическая частота вращения * пары полюсов двигателя; пары полюсов двигателя = полюса двигателя / 2).
  • KVD-N: Пыле- и водозащита в герметичном состоянии, IP66

Основные Характеристики:

  • Частота работы: 16,6 кГц.
  • Ток в режиме ожидания батареи: <0,5 мА.
  • Ток питания датчика 5 В или 12 В: 40 мА.
  • Диапазон напряжения питания контроллера: PWR, от 40В до 72В для контроллеров с номинальным напряжением 72 В. Модель KVD24V: PWR, от 20В до 30В. Поэтому все контроллеры KVD-N неизолированного типа.
  • Ток питания, PWR, 30 мА (тип.).
  • Настраиваемый диапазон напряжения аккумуляторной батареи, B +. Максимальный рабочий диапазон: от 30 В до 1,25 * номинальное напряжение.
  • Стандартный вход дроссельной заслонки: 0-5 В (3-проводной резистивный потенциометр), 1-4 В (активный дроссель Холла).
  • Вход дроссельной заслонки: 0-5 В. Можно использовать 3-проводный горшок для получения сигнала 0-5 В.
  • Диапазон рабочих температур при полной мощности: от 0 ℃ до 70 ℃ (температура MOSFET).
  • Диапазон рабочих температур: от -40 ℃ до 100 ℃ (температура MOSFET).
  • Максимальный ток батареи: настраиваемый.

Загрузки:

Особенности


Номинальное напряжение (V):
72
Пиковый ток 30сек. (A):
220
Рабочее напряжение (V):
40-90
Рабочий ток (A):
80
