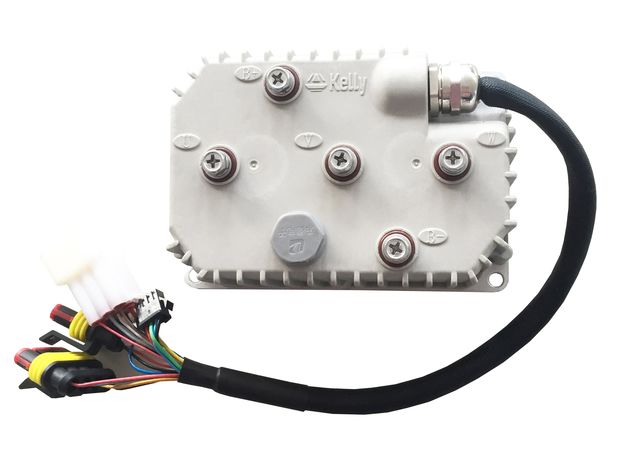

KVD7212NX - контроллер герметичный трапециевидного сигнала для BLDC мотора 72X 200A

Герметичный трапециевидный контроллер для бесщеточного BLDC мотора KVD7212NX, 72V, 200A

Программируемые контроллеры для безколлекторных моторов или бесщеточных двигателей Kelly KVD обеспечивают эффективное, плавное и бесшумное управление электрическими электромоторами, которые используются для мотоциклов, электро гольфакары и ходовыми шасси разных комплектаций а также электроавтомобилями и конечно управление промышленными двигателями. В контроллере используются полевые МОП-транзисторы высокой мощности и ШИМ для достижения КПД до 99% в большинстве случаев. Мощный микропроцессор обеспечивает всестороннее и точное управление контроллером. Программное обеспечение позволяет пользователям быстро и легко настраивать параметры, проводить тесты и получать диагностическую информацию. Клиенты могут программировать контроллер KVD с помощью программного обеспечения для ПК и приложения для Android. Теперь у заказчиков есть еще один выбор для программирования контроллера трапециевидных волн. Программное обеспечение APP основано на планшете с ОС Android. Клиенты могут добавить кабель Z-TEK USB к RS232 для программирования контроллера KVD, если они хотят использовать планшет Android.

KVD имеет улучшенный корпус по сравнению с контроллерами KBL с улучшенной гидроизоляцией и пиковым током. KVD - более новая серия, вместо KBL.

Функции:

• Мощный микропроцессор с умным ПО.
• Синхронное корректирование, сверхнизкое падение, быстрая ШИМ для достижения очень высокой эффективности.
• Электронный реверс.
• Контроль напряжения на 3 фазах двигателя, шине и источнике питания.
• Контроль напряжения на источнике напряжения 12В и 5В.
• Измерение тока на всех 3 фазах двигателя.
• Контроль петли тока.
• Аппаратная защита от перегрузки по току.
• Аппаратная защита от перенапряжения.
• Настройка предела тока двигателя и тока батареи.
• Низкая ЭМС.
• Защита аккумулятора: снижение тока, предупреждение и отключение при настраиваемом высоком и низком напряжении аккумулятора.
• Прочный алюминиевый корпус для максимального отвода тепла в суровых условиях.
• Прочные сильноточные клеммы и прочные авиационные разъемы для слабого сигнала.
• Тепловая защита: отключение тока, предупреждение и отключение при высокой температуре.
• Контроллер может выполнять Auto_Identify (Авто-определение) для датчиков Холла разных углов.
• Настраиваемая защита педали акселератора: контроллер не будет работать, если при включении будет обнаружен высокий газ.
• Умножение тока: меньше тока от батареи, больше тока на двигатель.
• Простая установка: 3-контактный потенциометр будет работать.
• Стандартный ПК / портативный компьютер для программирования. У клиентов есть еще один вариант программирования контроллера KVD. Стандартный планшет с ОС Android для программирования. Необходим кабель Z-TEK USB TO RS232 для подключения контроллера к программе App на планшете.
• Предоставляется пользовательская программа. Легко использовать. Бесплатно для клиентов.
• Поддерживайте двигатели с любым количеством полюсов.
• Стандарт до 40 000 электрических оборотов в минуту. (Электрическая частота вращения = механическая частота вращения * пары полюсов двигателя; пары полюсов двигателя = полюса двигателя / 2).
• KVD-N: Пыле- и водозащита в герметичном состоянии, IP66

Основные Характеристики:

• Частота работы: 16,6 кГц.
• Ток в режиме ожидания батареи: <0,5 мА.
• Ток питания датчика 5 В или 12 В: 40 мА.
• Диапазон напряжения питания контроллера: PWR, от 40В до 72В для контроллеров с номинальным напряжением 72 В. Модель KVD24V: PWR, от 20В до 30В. Поэтому все контроллеры KVD-N неизолированного типа.
• Ток питания, PWR, 30 мА (тип.).
• Настраиваемый диапазон напряжения аккумуляторной батареи, B +. Максимальный рабочий диапазон: от 30 В до 1,25 * номинальное напряжение.
• Стандартный вход дроссельной заслонки: 0-5 В (3-проводной резистивный потенциометр), 1-4 В (активный дроссель Холла).
• Вход дроссельной заслонки: 0-5 В. Можно использовать 3-проводный горшок для получения сигнала 0-5 В.
• Диапазон рабочих температур при полной мощности: от 0 ℃ до 70 ℃ (температура MOSFET).
• Диапазон рабочих температур: от -40 ℃ до 100 ℃ (температура MOSFET).
• Максимальный ток батареи: настраиваемый.
