Электродвигатель BLDC Mars 0913 на постоянных магнитах

KL-3030485
В наличии
29 144 грн
+
Контроллер:
=
Итоговая рекомендованная цена58 289 грн
Цена за все55 652 грн

Описание


Напряжение и крутящий момент аналогичен мотору ME0709, но ME0913 более мощный.  Двигатель ME0913 способен выдавать

12кВт при напряжение 72В и тока 125А непрерывно с пиковой мощностью 30 кВт.  Его можно использовать в системе напряжения 96В.

Контроллер Kelly KLS72701-8080I отлично сочетается с этим мотором.

Описание продукта:

Выходная мощность 12 кВт непрерывная и пиковая 30 кВт (при 96В).

Разработан для длительного срока службы. Не требует ухода за щеткой.

Двигатель имеет 92% КПД при напряжении от 24В до 96В.

Постоянный ток 125А АС (Мотор)

Постоянный ток 180А DC (Контроллер)

Это 3-фазный синхронный  двигатель с постоянным магнитом, соединенный по схеме Y, с осевым воздушным зазором и 3 датчиками Холла с  электрической синхронизацией 120 градусов . Он имеет два статора с ротором в центре.  1) Это 4-х полюсный двигатель (8 магнитов).  2) Межфазное сопротивление обмотки составляет 0,013 Ом.  3) Максимальная рекомендуемая частота вращения ротора составляет 5000 об / мин.  4) Напряжения от 0 до 96 В постоянного тока на входе в систему управления.  5) Постоянная крутящего момента 0,15Нм на ампер 6) Индуктивность фаза-фаза составляет 0,10 Милли-Генри с 28 витками на фазу.  7) Инерция якоря составляет 45 кг/см2.  8) Постоянный ток 125А при АС (180 А постоянного тока для управления двигателем DC).  9) Пиковый ток 420 А переменного тока в течение 1 минуты AC (600А постоянного тока для управления двигателем DC).  10) Вес 15,87 кг.  11) Максимальный крутящий момент при остановке 90 Нм.  12) Это двигатель с открытой рамой и вентилятором.

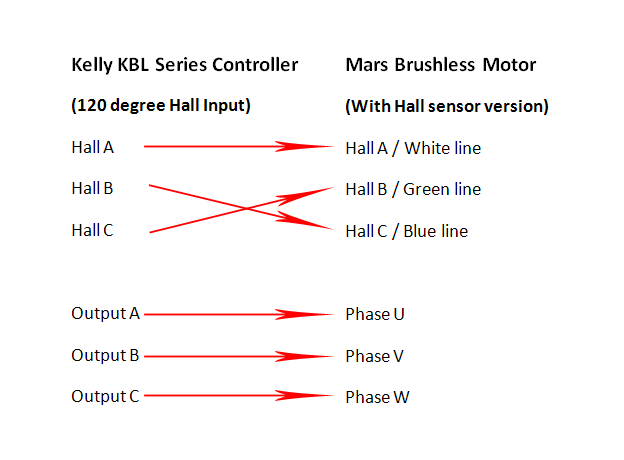

Подключение контроллера бесщеточного двигателя Kelly к двигателю Mars BLDC

Прикрепленные файлы


Скачать данные о размерах и характеристиках двигателя​ ME0913 (ME0913.zip, 653 Kb) [Скачать]
