DC-DC преобразователь B20-72-12, понижающий 48В/60В/72В → 12В 20А, 240Вт, IP68

KL-486072
В наличии
2 366 грн
+

Описание

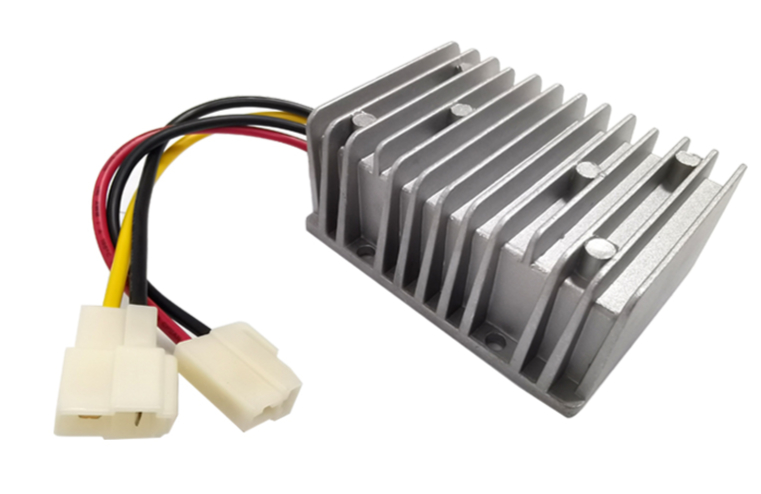

Понижающий DC-DC преобразователь B20-72-12 (48В/60В/72В → 12В 20А, 240Вт, IP68)

DC-DC преобразователь B20-72-12 — это надежный понижающий конвертер напряжения для питания 12-вольтовых устройств от аккумуляторов 48В, 60В или 72В. Используется в электроскутерах, электромотоциклах, квадроциклах, электромобилях и в промышленном оборудовании.

Назначение

Применяется для питания: освещения, сигнализации, аудиосистем, контроллеров, навигации и других 12В устройств в электротранспорте и промышленности.

Особенности модели

  • Широкий диапазон входного напряжения: 40–90 В DC
  • Стабильное выходное напряжение: 12 В DC
  • Номинальная мощность: 240 Вт
  • Максимальный ток: 20 А
  • Высокий КПД — до 95%
  • Корпус с защитой IP68: влагозащита, пылезащита, виброустойчивость
  • Эпоксидная заливка (epoxy potting) для долговечности
  • Охлаждение: естественная конвекция, без вентилятора
  • Простой поверхностный монтаж
  • Соответствие стандартам:
    EN61000-6-3:2007/A1:2011/AC:2012,
    EN55014-1:2006/A2:2011,
    EN60950-1:2006/AC:2011

Защита

  • От перегрузки по току: 110–130 %
  • От перенапряжения: 115–140 % выходного напряжения
  • От перегрева: отключение при 80 °C
  • От короткого замыкания (SCP)

Технические характеристики

Параметр Значение
МодельB20-72-12
Диапазон входного напряжения40–90 В DC
Номинальное входное напряжение72 В DC
Выходное напряжение12 В DC (±1,5%)
Выходной ток20 А
Выходная мощность240 Вт
Пульсации и шум≤120 mVp-p
Регулировка по линии±0,2 %
Регулировка по нагрузке±0,2 %
Температурный коэффициент±0,03 %/°C
КПДдо 95 %

Условия эксплуатации

  • Температура корпуса: -40 °C…+85 °C
  • Температура окружающей среды: -20 °C…+60 °C
  • Температура хранения: -40 °C…+105 °C
  • Влажность: до 95 % (без конденсата)

Конструкция

  • Материал корпуса: алюминий
  • Размеры: 100 × 80 × 39 мм
  • Вес: 500 г

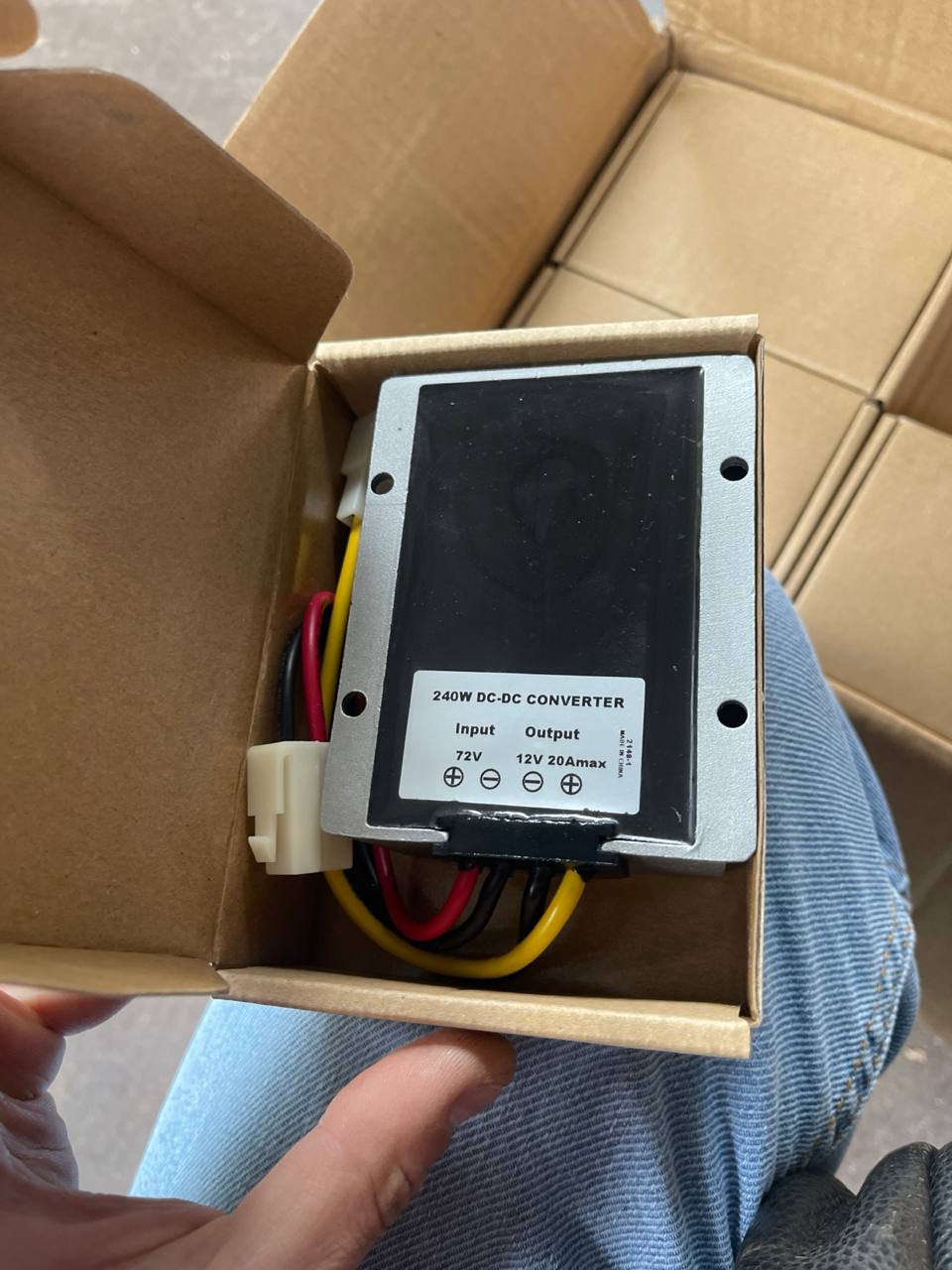

  • Поставляется в картонной упаковке

Схема подключения

  • INPUT+ → аккумулятор «+»
  • INPUT- → аккумулятор «–»
  • OUTPUT+ → нагрузка «+»
  • OUTPUT- → нагрузка «–»

DC-DC преобразователь B20-72-12 — надежное решение для электротранспорта и промышленности. Стабильная работа, защита от перегрузок и компактная конструкция делают его оптимальным выбором для долгосрочной эксплуатации.

Прикрепленные файлы


Завантажити керівництво користувача (KellyDCDCconverterusermanualV1_1_uk.pdf, 549 Kb) [Скачать]

Скачать руководство пользователя (KellyDCDCconverterusermanualV1_1_ru.pdf, 549 Kb) [Скачать]

Download User Manual (KellyDCDCconverterusermanualV1_1.pdf, 499 Kb) [Скачать]
